El sensor MAP, o sensor de presión absoluta del múltiple, mide la presión dentro del múltiple de admisión después del cuerpo de aceleración. A diferencia del MAF, no mide el aire directamente, sino el vacío o presión del múltiple; con ese dato, más las RPM, la temperatura del aire y otros parámetros, la ECU calcula la carga del motor mediante estrategia speed density. Puede venir como sensor MAP analógico de 3 cables, MAP integrado con IAT, MAP turbo de mayor rango o sensor T-MAP en motores sobrealimentados. En un motor atmosférico, su señal típica puede estar alrededor de 0.9 a 1.5 V en ralentí, porque hay alto vacío; subir a 1.5 a 3.0 V en carga media y acercarse a 3.5 a 4.5 V cuando se abre la mariposa y la presión del múltiple se aproxima a la atmosférica. En escáner se puede ver en kPa, psi, inHg o voltios. Un MAP con lectura errada puede causar mezcla rica o pobre, pérdida de potencia, consumo alto, arranque difícil y códigos relacionados con presión del múltiple.

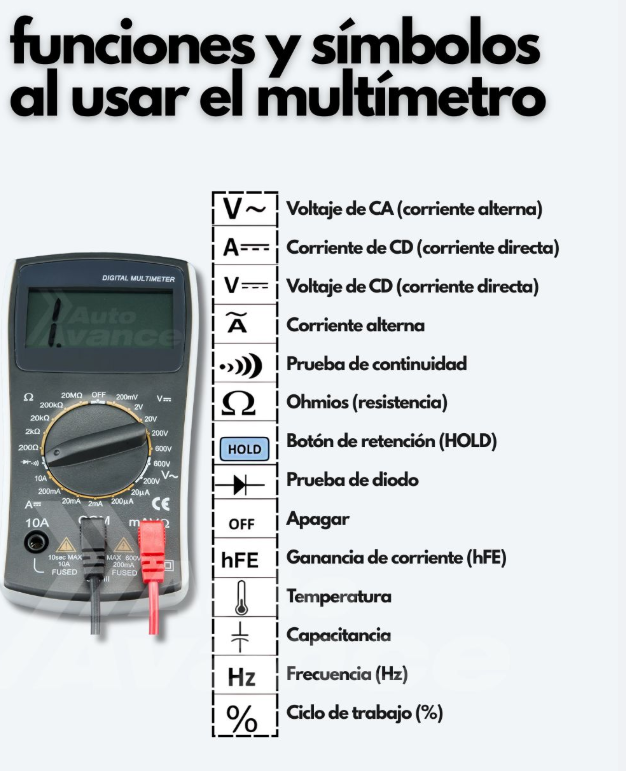

El multímetro no solo “mide corriente”. En diagnóstico automotriz permite verificar voltaje, resistencia, continuidad, amperaje y caída de voltaje. Con él confirmas alimentación, masa o negativo, señales de sensores y estado de circuitos antes de cambiar piezas.

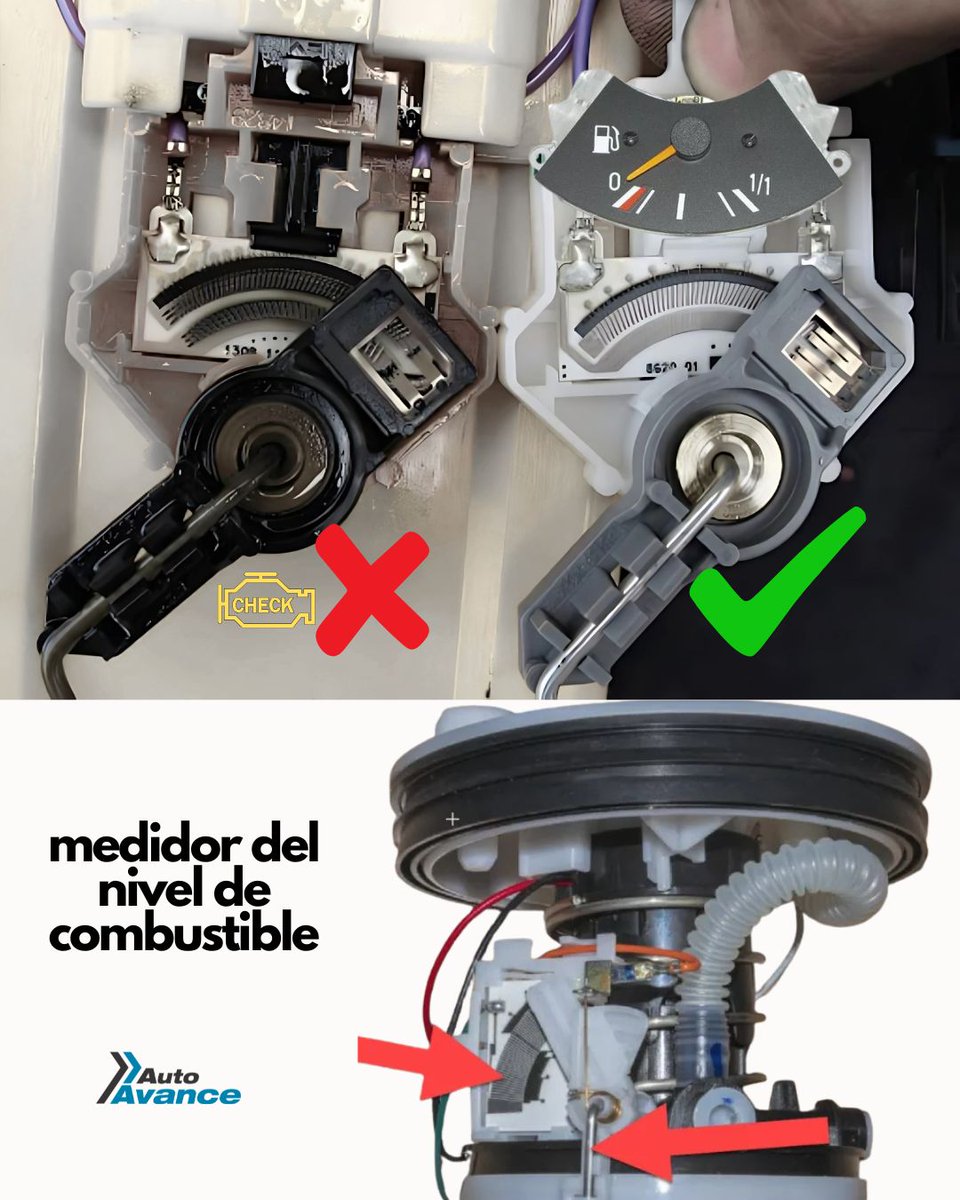

Para diagnosticar el medidor del nivel de combustible, primero se debe verificar la unidad flotante dentro del módulo de bomba. Con el conector desconectado y el sistema sin alimentación, se mide la resistencia del sensor de nivel entre los terminales correspondientes del potenciómetro. Al mover manualmente el flotador desde vacío hasta lleno, la resistencia debe cambiar de forma progresiva, sin saltos, cortes ni valores infinitos. Según el fabricante, el rango puede variar, pero comúnmente se encuentran valores aproximados entre 40 Ω y 250 Ω, o rangos inversos dependiendo del diseño. Si al mover el flotador la lectura se corta, se queda fija o cambia bruscamente, puede existir desgaste en la pista resistiva, falso contacto en el cursor, flotador trabado, sulfatación en el conector o daño interno del medidor. Esta prueba confirma si el problema está en el sensor de nivel antes de condenar el tablero o el módulo. Luego se debe comprobar el circuito hacia el tablero o módulo de carrocería, según el vehículo. Con el conector instalado, se verifica alimentación de referencia, masa o negativo y señal de retorno del sensor usando multímetro o escáner. La señal debe variar de manera coherente cuando cambia la posición del flotador; si el sensor responde bien en resistencia, pero el tablero marca vacío, lleno o fluctúa, se revisa continuidad del cableado, caída de voltaje en masa, conectores flojos y lectura de datos en el módulo. En algunos sistemas, el tablero no recibe la señal directa del flotador, sino que la información pasa primero por una ECU, BCM o módulo de bomba, y luego se transmite por red CAN. Por eso, a nivel de manual de servicio, la prueba debe incluir resistencia del flotador, alimentación, masa/negativo, señal, continuidad del arnés y comparación entre lectura física del flotador, dato en escáner y posición indicada en el tablero.

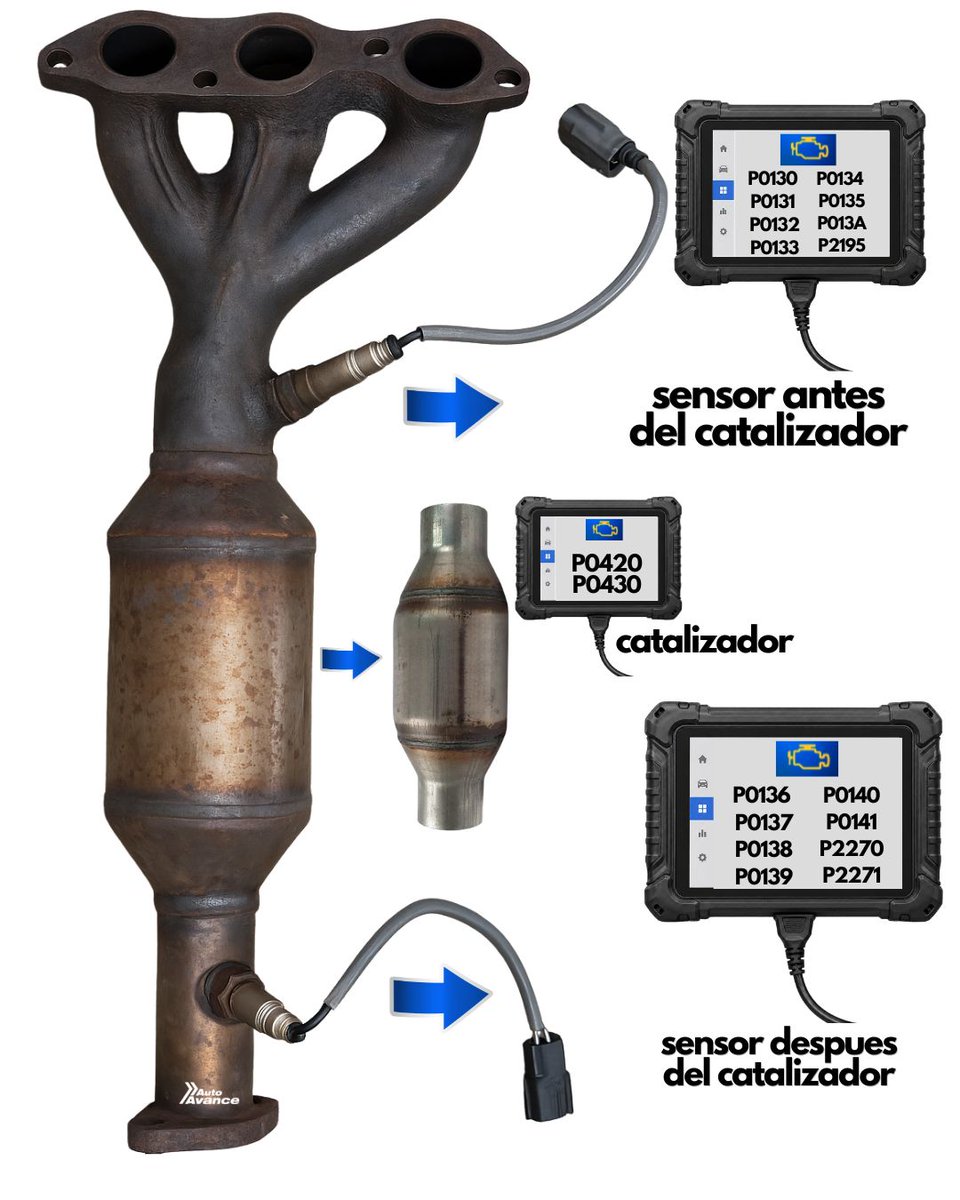

B1S1: Banco 1 Sensor 1, antes del catalizador. B1S2: Banco 1 Sensor 2, después del catalizador. B2S1: Banco 2 Sensor 1, antes del catalizador. B2S2: Banco 2 Sensor 2, después del catalizador.

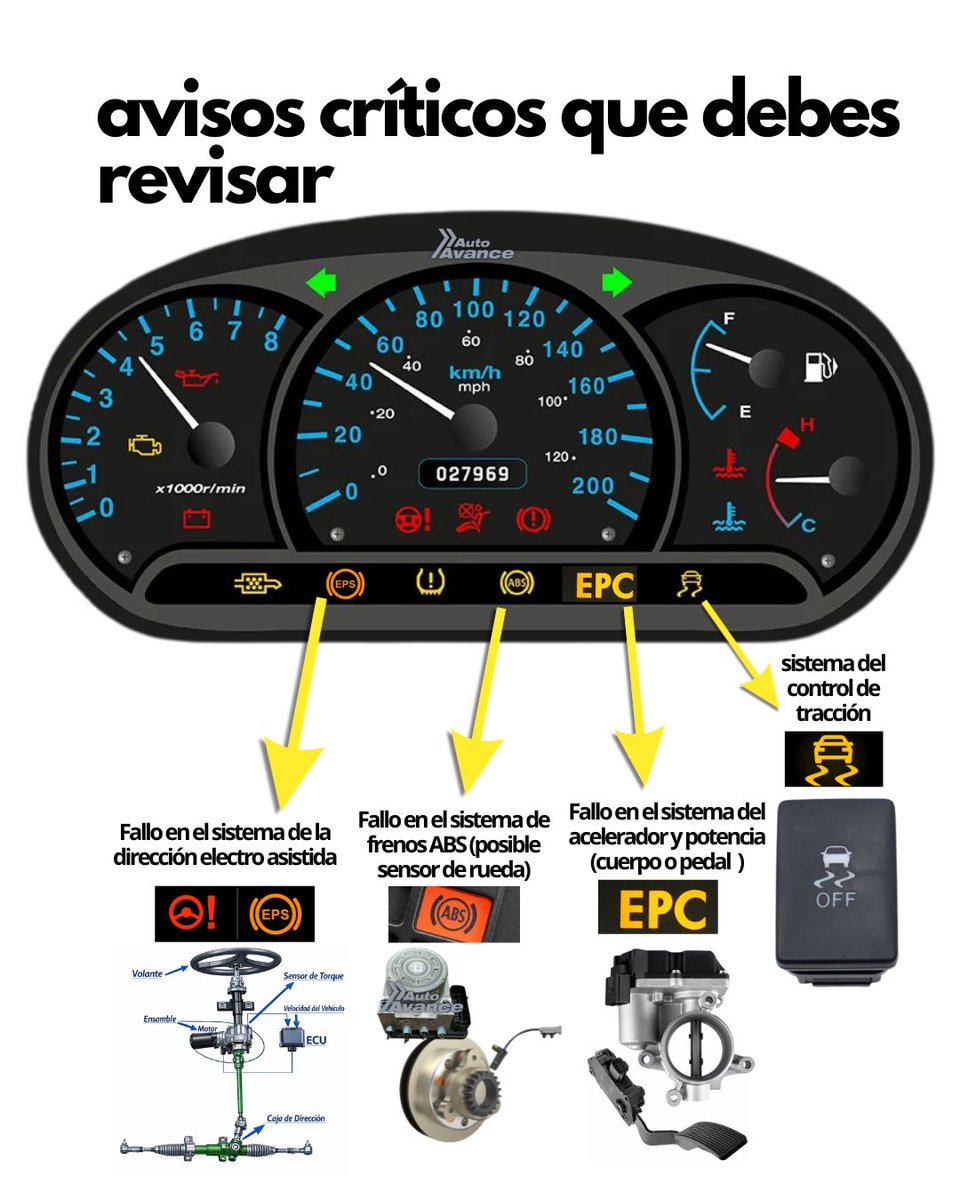

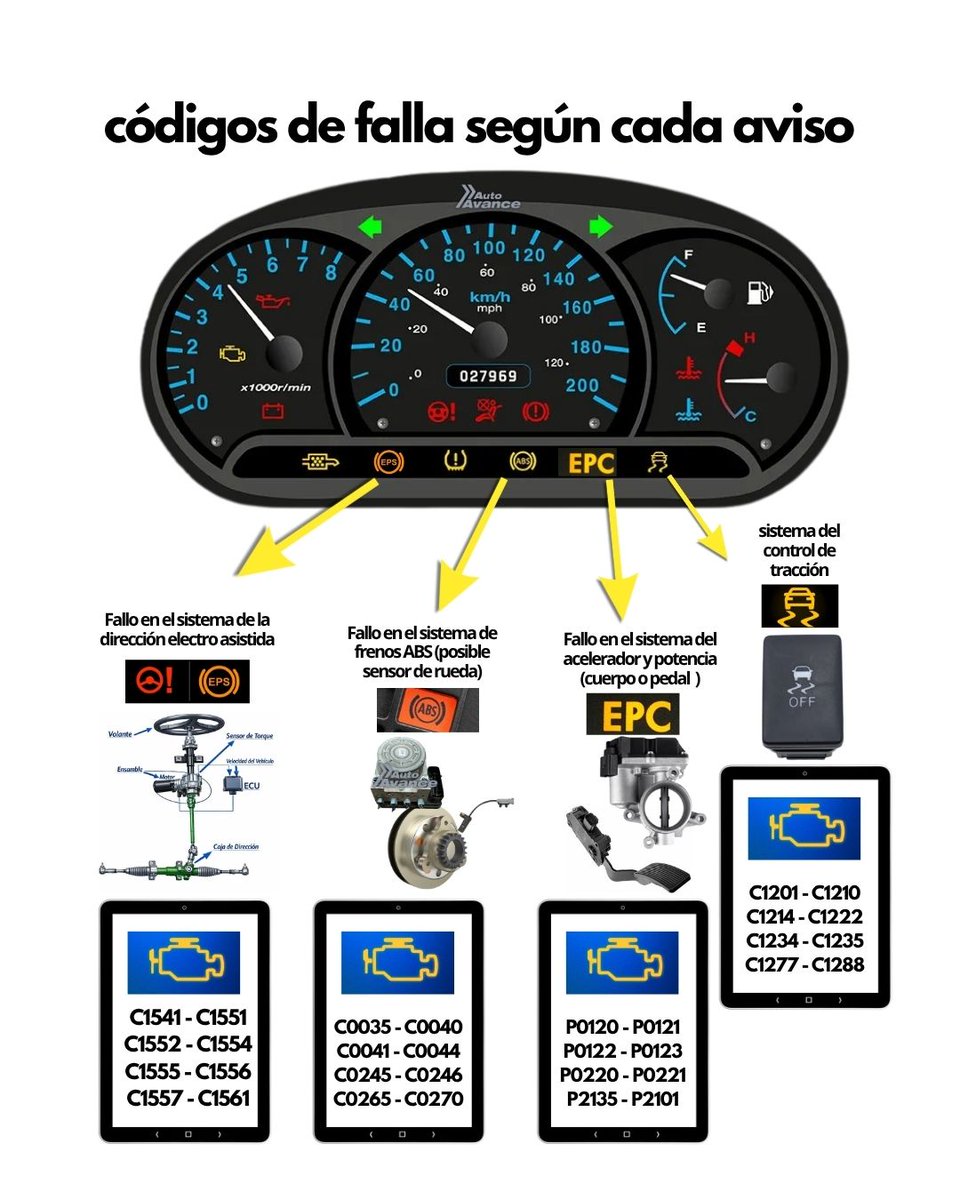

Testigos o Avisos del Tablero del #coche

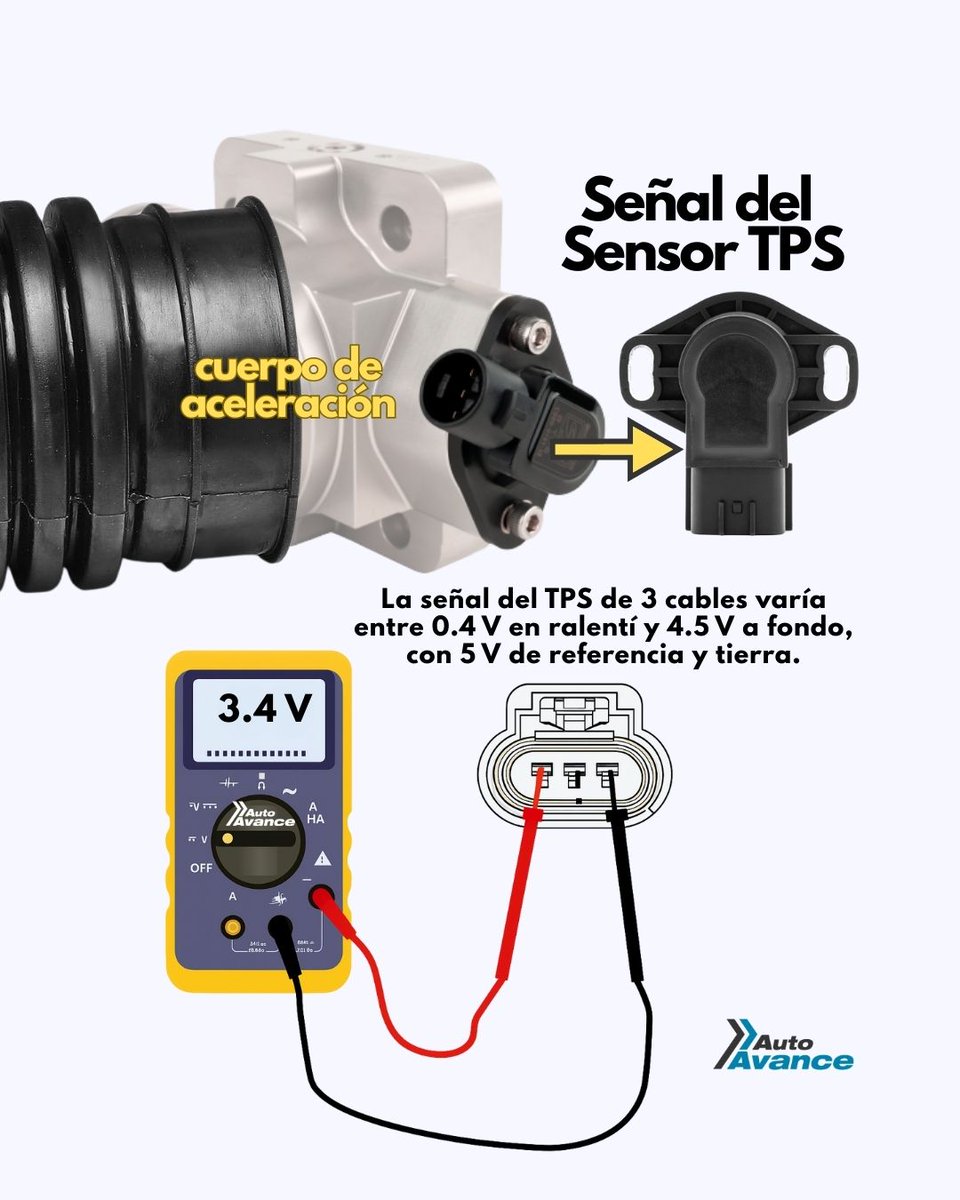

Voltaje base del TPS El voltaje de calibración del TPS no es único para todos los vehículos, pero en muchos sistemas convencionales suele estar cerca de 0.45 V a 0.65 V con la mariposa cerrada. Ese valor le indica a la ECU la posición de reposo, y si queda demasiado alto o demasiado bajo puede alterar ralentí, respuesta y reconocimiento de carga. Voltaje a plena apertura Cuando el acelerador llega a apertura máxima, el TPS normalmente debe subir de forma progresiva hasta un rango aproximado de 4.0 V a 4.8 V. Lo importante no es solo el valor final, sino que la señal suba limpia, sin saltos, cortes ni zonas muertas, porque cualquier irregularidad afecta el cálculo de carga del motor. Cuando sí se calibra En algunos vehículos antiguos o sistemas donde el TPS viene ranurado, sí se puede hacer ajuste mecánico aflojando tornillos y corrigiendo el voltaje base. Tal cual como hemos visto en nuestros cursos de Auto Avance, ese ajuste se hace con mucho cuidado porque moverlo fuera de rango puede provocar marcha mínima inestable, cambios bruscos en transmisión automática o códigos de falla. Cuando no se debe mover En muchos cuerpos de aceleración electrónicos modernos el TPS no se calibra manualmente, porque viene integrado al actuador y la referencia la controla la ECU. En esos casos, si hay un problema de señal, primero se revisa alimentación de 5 V, masa o negativo, retorno de señal y aprendizaje del cuerpo de aceleración antes de intentar mover o reemplazar piezas sin diagnóstico.

Muchos vehículos empiezan a avisar el problema de la bomba de gasolina antes de que deje de trabajar por completo. El dueño nota jaloneos al acelerar, pérdida de fuerza en subida, fallas intermitentes, arranque largo en frío o en caliente, e incluso momentos en los que el motor prende y se apaga a los pocos segundos. A veces también aparece la sensación de que el carro se queda sin combustible aunque el tanque tenga gasolina. Cuando el fallo avanza, la presión ya no se sostiene y el encendido se vuelve cada vez más difícil. Tal cual como hemos visto en nuestros cursos de Auto Avance, estos síntomas no siempre significan bomba dañada de inmediato, pero sí indican que el sistema de alimentación ya no está trabajando de forma estable. Después de identificar los síntomas, el paso correcto es el diagnóstico. Primero hay que confirmar si la bomba activa al dar contacto, revisar fusible, relay, alimentación, masa o negativo y caída de voltaje en el circuito. Luego se debe medir la presión real con manómetro y observar si sube rápido, si queda dentro del valor especificado y si se mantiene después de apagar el motor. También conviene revisar el consumo de corriente de la bomba, el estado del conector, cables recalentados, filtro restringido y regulador de presión, porque una presión baja no siempre significa que el motor eléctrico interno esté destruido. Como explica uno de nuestros profesores en Auto Avance, una bomba cansada puede girar, sonar normal y aun así no entregar caudal suficiente bajo carga. Cuando las pruebas confirman presión insuficiente, caída rápida de presión o funcionamiento intermitente interno, ya se pasa al reemplazo. Aquí no se trata solo de cambiar la bomba y listo: hay que verificar el estado del módulo, prefiltro, mangueras internas, conectores y sellos, porque si se deja una resistencia alta en el circuito o una restricción dentro del tanque, la falla puede regresar. Después del reemplazo se repite la prueba de presión, se confirma el arranque, la respuesta en aceleración y que no queden fugas ni códigos asociados. Un cambio bien hecho no empieza quitando piezas, empieza midiendo, comprobando y entendiendo por qué la presión se perdió.

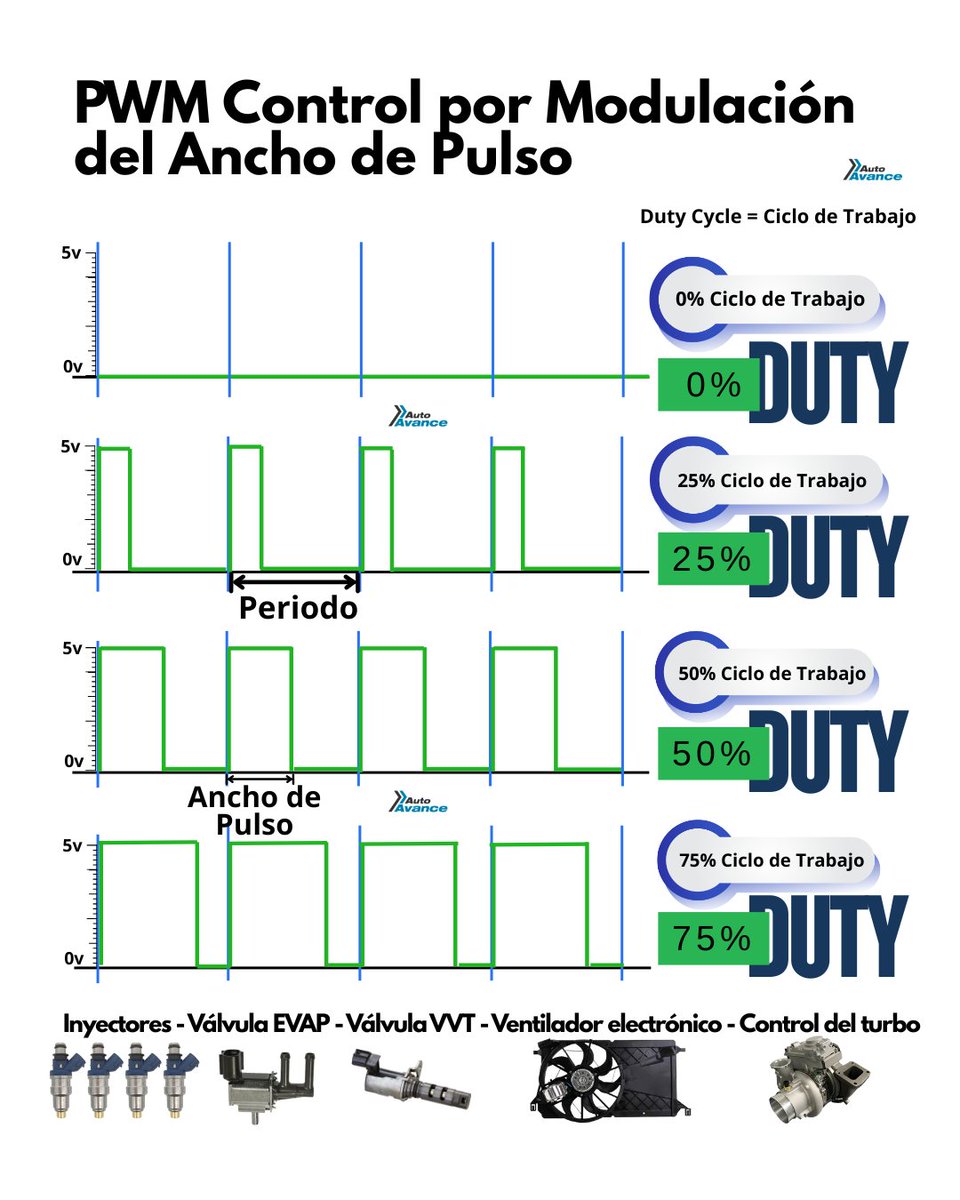

Señal Pwm #electronic

De memoria, con todo y voltaje en relentí y a fondo 🤙

Probando el estado de carga de una batería #carretera #conductores

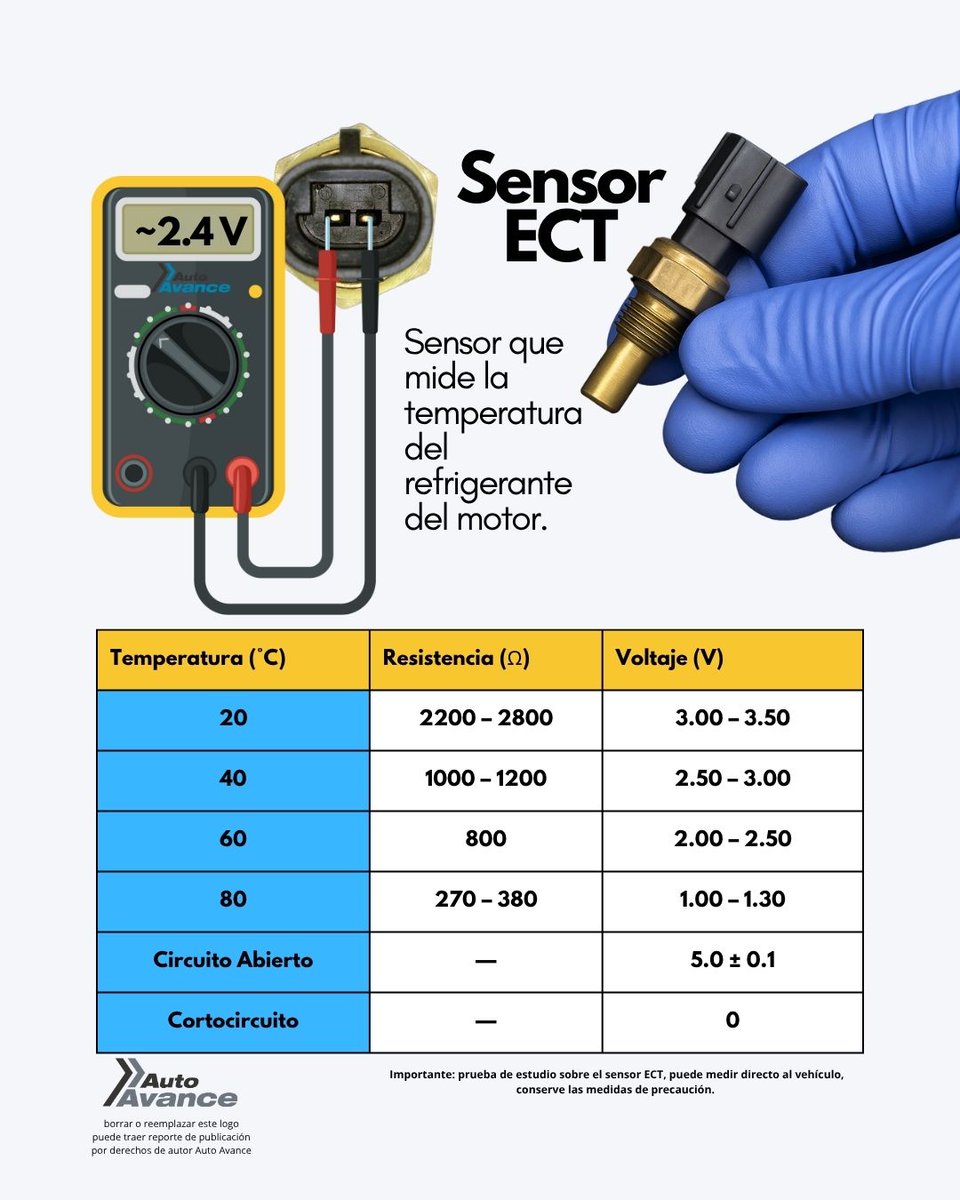

Aprende #hoy de #macanica : Los autos para medir la temperatura del motor usan este sensor llamado ECT. Cuando se daña, puede hacer que el motor gaste más combustible, presente fallas al encender en frío, active el ventilador fuera de tiempo, pierda rendimiento o incluso envíe una lectura falsa a la computadora, afectando toda la estrategia de funcionamiento del motor. Con esta imagen te mostramos cómo lo debes probar, porque no basta con saber que existe: hay que entender qué señal entrega, cómo cambia con la temperatura y qué pasa cuando su lectura se sale de rango.

Aprende un poco de #mecanica #hoy Pérdida de fuerza al acelerar: MAF, cuerpo de aceleración, MAP e IAC Cuando un motor pierde fuerza al acelerar, una de las primeras zonas a revisar es la admisión de aire, donde trabajan el sensor MAF, el sensor MAP, el cuerpo de aceleración y, en algunos vehículos, la válvula IAC. Una falla en estos componentes puede causar aceleración lenta, jaloneos, ahogo, ralentí inestable, aumento de consumo y códigos como P0101, P0106, P0121 o P0505. El diagnóstico correcto debe seguir procedimientos OEM, revisar datos en vivo y confirmar si el problema es por suciedad, señal errática, fuga de vacío, falla eléctrica o pérdida de aprendizaje. El sensor MAF mide la masa de aire que entra al motor. Si está contaminado, la ECU calcula mal la carga, altera la inyección y modifica el encendido, provocando falta de potencia, mezcla rica o mezcla pobre. El procedimiento técnico incluye revisar alimentación, masa o negativo, señal, observar el valor en gramos por segundo, compararlo con la carga del motor, revisar fuel trims y verificar que no haya fugas entre el filtro y el cuerpo de aceleración. No basta con limpiar: hay que confirmar que la señal cambie de forma lógica en ralentí y aceleración. El cuerpo de aceleración controla el paso de aire hacia el motor. Si la mariposa tiene carbón o aceite, la apertura real puede no coincidir con la orden de la ECU, generando respuesta pobre del pedal, ralentí irregular o sensación de motor pesado. En sistemas electrónicos, después de limpiar se debe aplicar el procedimiento OEM de aprendizaje o adaptación, porque si no se hace, pueden aparecer fallas de ralentí o aceleración. Aquí conviene revisar con escáner APP, TPS, ángulo deseado y ángulo real de mariposa. El sensor MAP mide la presión absoluta del múltiple y ayuda a calcular la carga del motor según el vacío y la presión en admisión. Si su señal está alterada, el motor puede sentirse débil, amarrado o sin respuesta. La IAC, en cambio, no es un sensor sino un actuador que regula el aire en ralentí en sistemas con aceleración mecánica. Si se pega o se ensucia, puede provocar ahogo al acelerar desde baja velocidad.

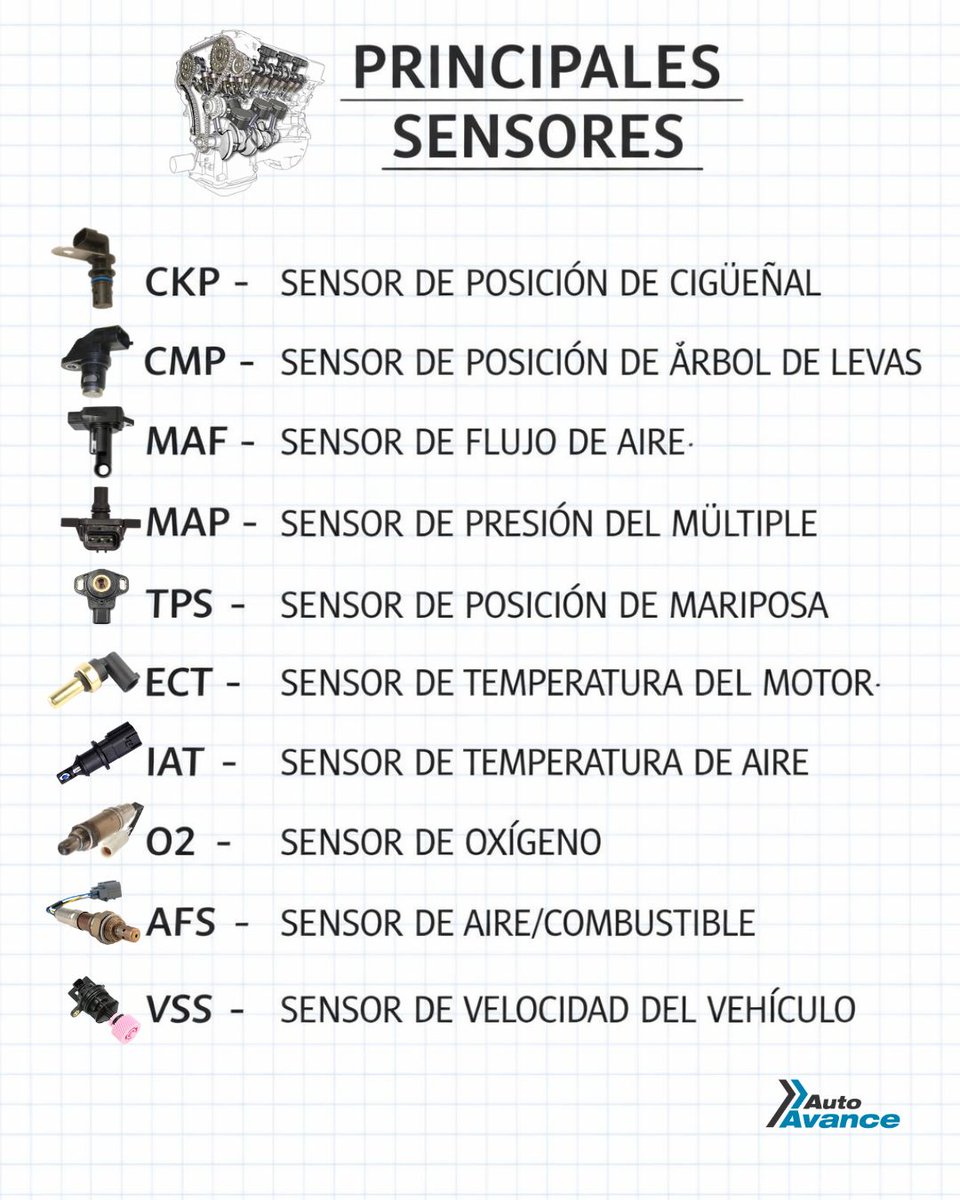

Ubicación de los principales sensores del motor 🟢 CKP (Sensor de posición de cigüeñal) Ubicado cerca del cigüeñal, generalmente en la parte baja del motor, junto al volante de inercia o polea del cigüeñal. 🟢 CMP (Sensor de posición de árbol de levas) Se encuentra en la parte alta del motor, sobre la culata, alineado con el árbol de levas. 🟢 MAF (Sensor de flujo de aire) Instalado en el ducto de admisión, entre el filtro de aire y el cuerpo de aceleración. 🟢 MAP (Sensor de presión del múltiple) Va montado directamente en el múltiple de admisión o conectado a él mediante una manguera. 🟢 TPS (Sensor de posición de mariposa) Ubicado en el eje del cuerpo de aceleración, directamente sobre la mariposa. 🟢 ECT (Sensor de temperatura del motor) Instalado en el sistema de refrigeración, normalmente en la culata o cerca del termostato. 🟢 IAT (Sensor de temperatura de aire) Se encuentra en el ducto de admisión o integrado dentro del sensor MAF. 🟢 O2 (Sensor de oxígeno) Ubicado en el sistema de escape, antes y después del catalizador. 🟢 AFS (Sensor aire/combustible) Similar al O2 pero más preciso, generalmente colocado antes del catalizador. 🟢 VSS (Sensor de velocidad del vehículo) Se encuentra en la transmisión, conectado al eje de salida o caja de cambios. 💥 Como vemos en Auto Avance, conocer la ubicación exacta no es solo teoría: te permite diagnosticar más rápido, medir correctamente y evitar errores al intervenir el sistema.

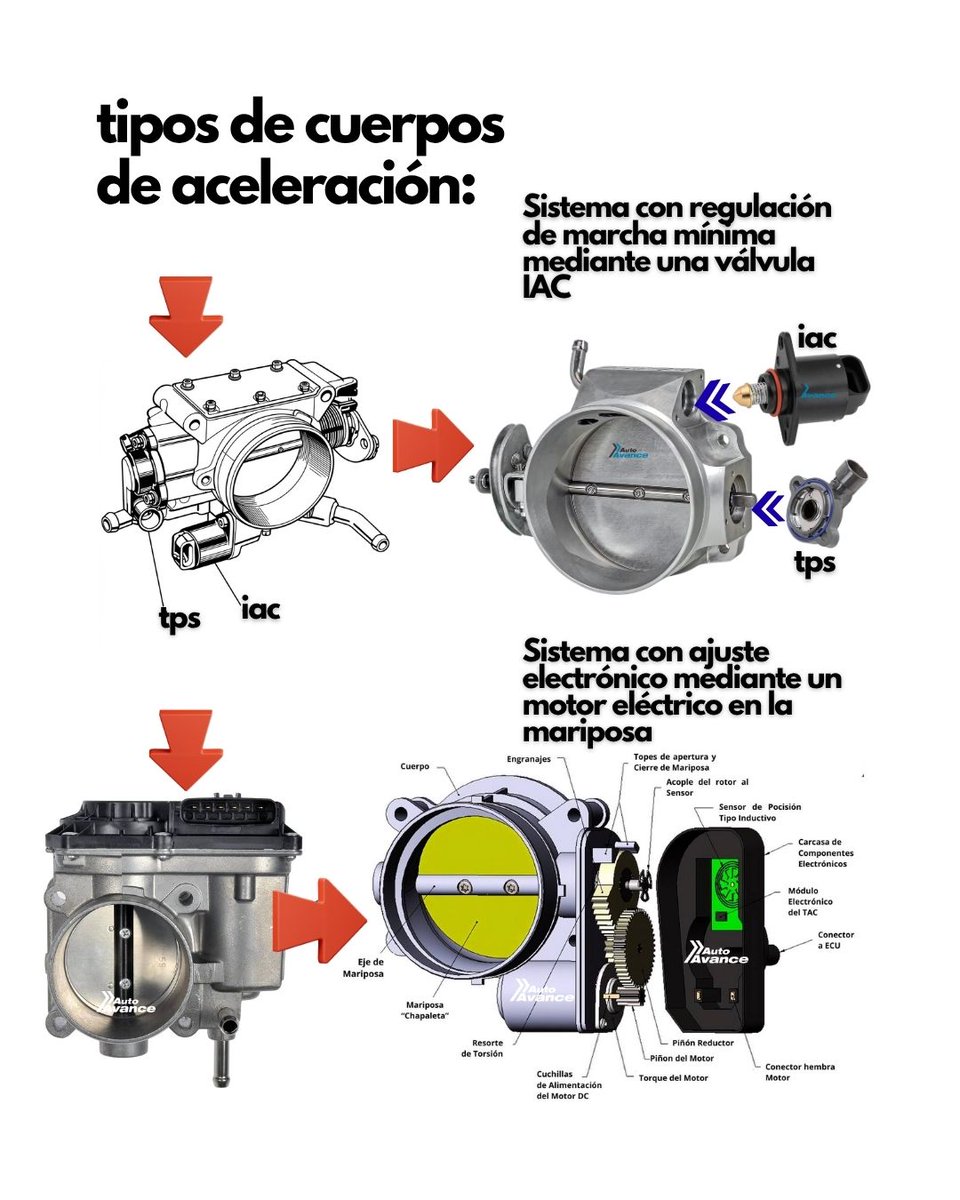

Tipos CLAVE de CUERPOS de ACELERACIÓN que DEFINEN el RENDIMIENTO del MOTOR El sistema con válvula IAC es el diseño más tradicional, donde la mariposa es accionada mecánicamente por el pedal y la regulación del ralentí se hace mediante un bypass de aire controlado por la IAC. Aquí el TPS informa la posición de la mariposa, mientras la ECU ajusta la IAC para estabilizar las RPM en marcha mínima. Es un sistema robusto, pero sensible a suciedad en el conducto y en la válvula, lo que genera fallas como ralentí inestable, apagados o aceleraciones erráticas. El sistema de aceleración electrónica (ETC) elimina el cable mecánico y utiliza un motor eléctrico para controlar directamente la mariposa. La ECU recibe la señal del pedal (APP), la compara con múltiples parámetros y posiciona la mariposa con precisión mediante engranajes y sensores internos redundantes. Este sistema permite un control mucho más fino del motor, pero exige calibración, limpieza adecuada y diagnóstico más avanzado, ya que cualquier incoherencia entre señales puede activar modos de protección o limitar la potencia.

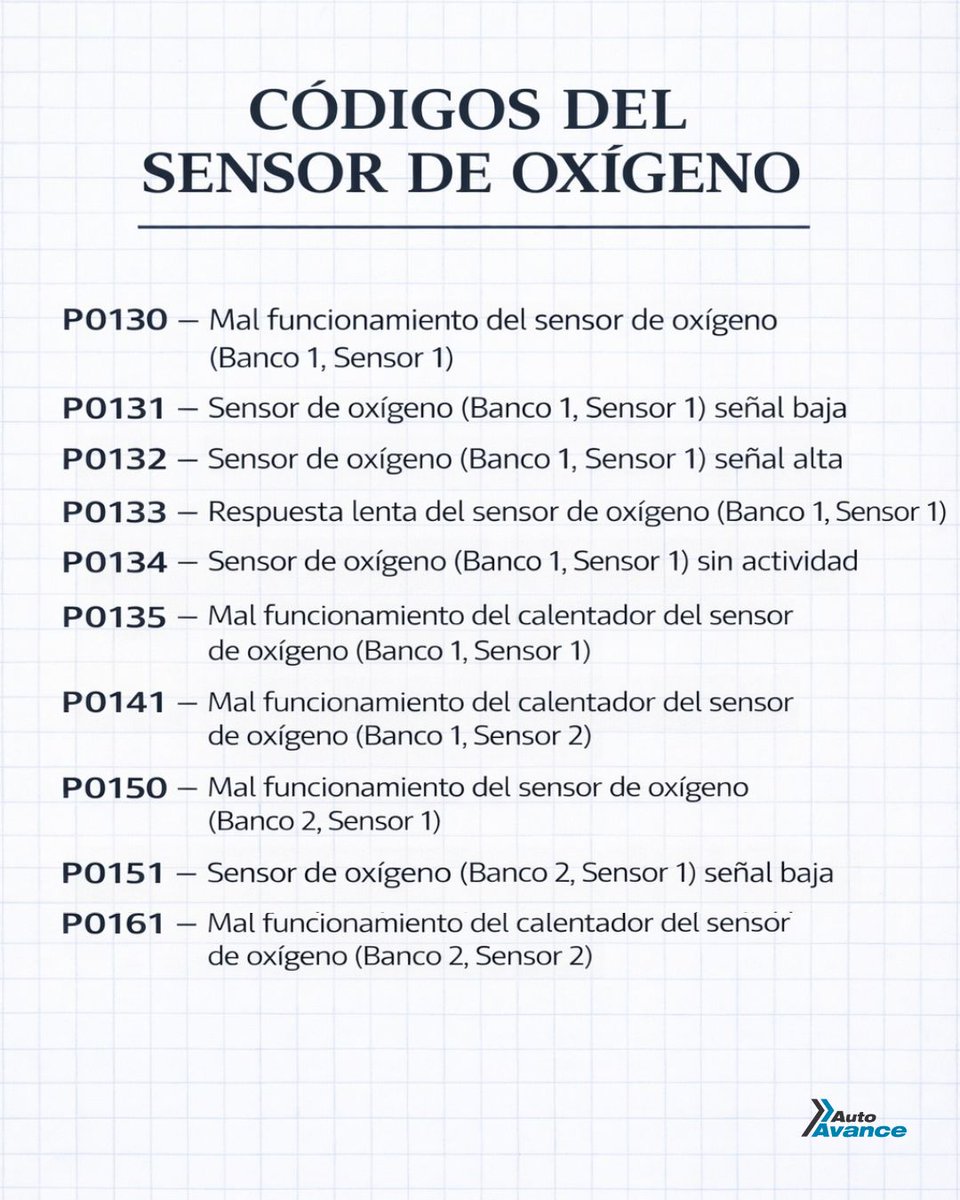

Códigos DTC del sensor de oxígeno que indican fallas en señal, respuesta y circuito de calentador, utilizados para evaluar la mezcla aire–combustible y el funcionamiento del sistema de control del motor

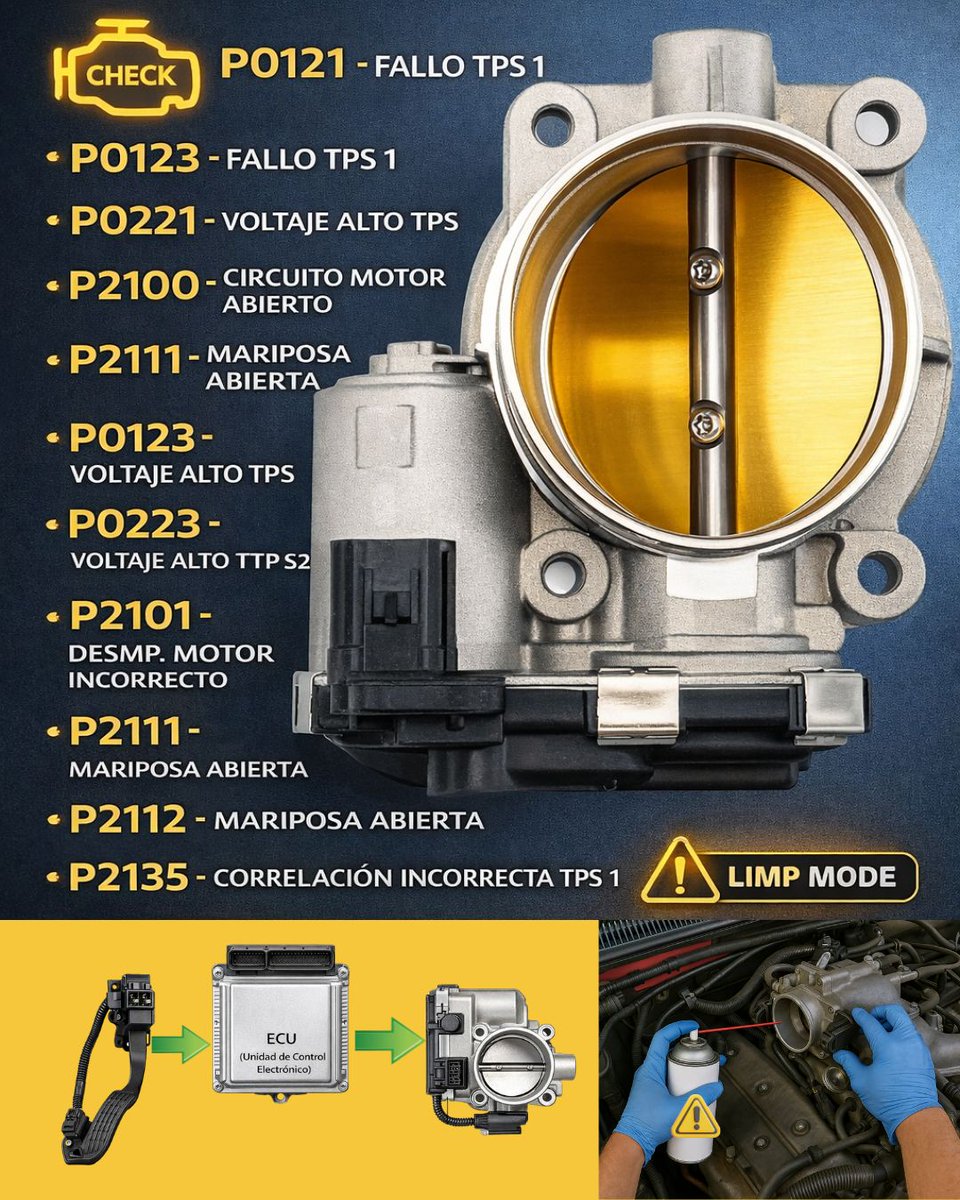

Códigos populares del cuerpo de aceleración de tu auto #TrafficAwareness

Avisos del Tablero del Auto #AutoDriver

Si haces este ajuste mal, puedes provocar mezcla rica, olor fuerte a gasolina y ralentí fuera de control. Aquí va el procedimiento correcto de taller: 🔧 PASOS TÉCNICOS REALES 🔴 1️⃣ inspección base Revisa fugas de vacío, mangueras, estado del cuerpo y suciedad. Un falso aire altera todo el control. ⚫ 2️⃣ limpieza controlada Limpia IAC y cuerpo con limpiador adecuado. No forzar la aguja ni introducir objetos. Evita dañar el asiento. 🟡 3️⃣ verificación eléctrica IAC Alimentación: ≈12V Control: pulsos PWM desde ECU Resistencia bobina: según fabricante (ej: 40–80 Ω típico) 🔵 4️⃣ instalación y posición inicial No ajustes manualmente la apertura si no es regulable. La ECU controla la posición. 🟢 5️⃣ reaprendizaje (clave) Dar contacto sin encender 3–5 veces Encender sin acelerar Dejar en ralentí 5–10 min Encender cargas (A/C, luces) para adaptación 🟣 6️⃣ validación con scanner Revisar datos en vivo: RPM estables (≈650–900 rpm) IAC steps o % duty coherente Fuel trims cercanos a 0% ⚠️ fallo típico Muchos ajustan mecánicamente la IAC o tornillo base sin control → la ECU pierde referencia y genera inestabilidad.

el sensor TPS es que lleva el auto para medir la posición del acelerador
