Muteb Al-Buraihi

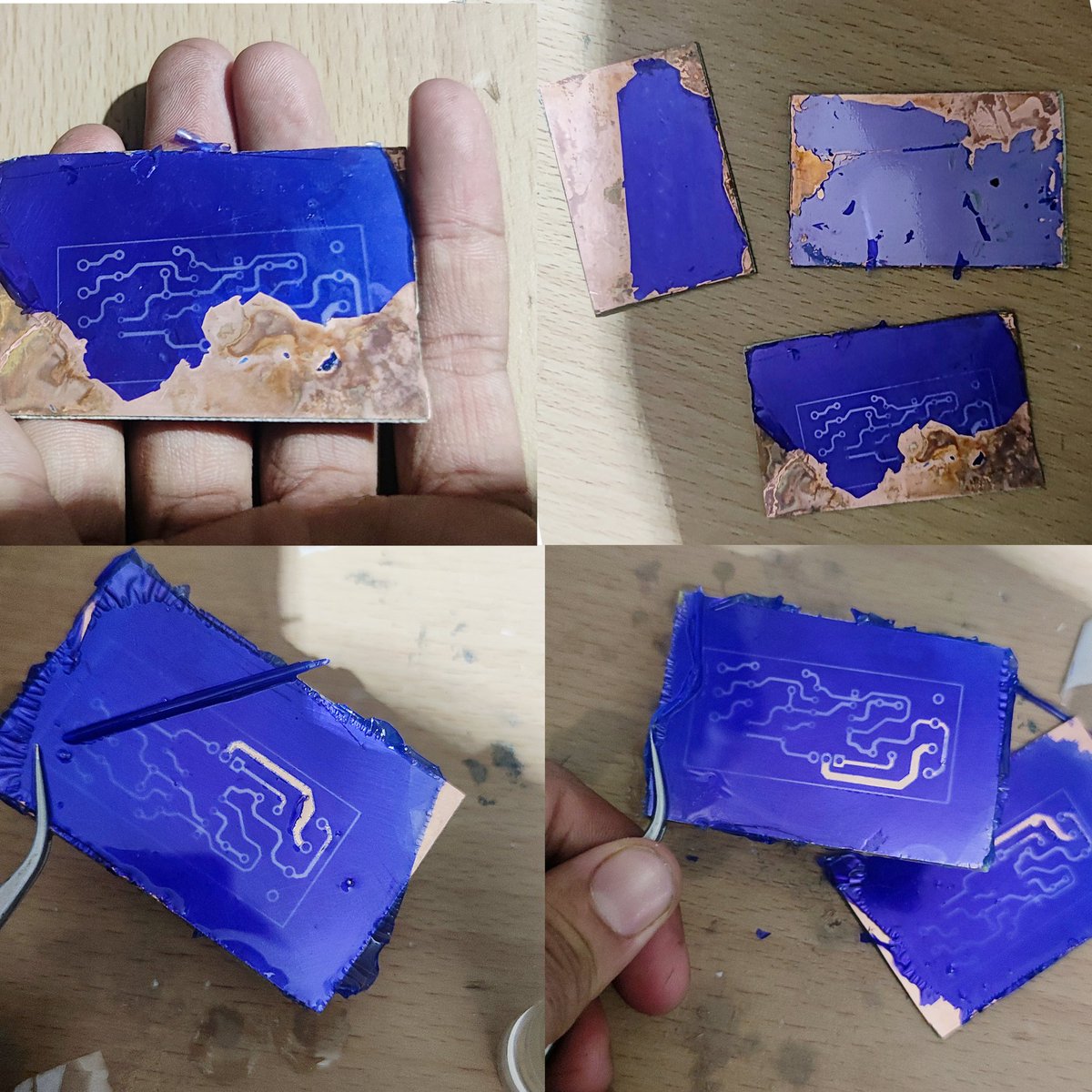

استكمالاً للمشروع الذي بدأته، أشارككم اليوم مرحلة طباعة تصميم الدائرة الإلكترونية باستخدام تقنية التعريض للأشعة فوق البنفسجية. من منكم جرب هذه الطريقة في صناعة لوحة PCB

لكن مع المحاولة والتعديل والإصرار وصلت لنتيجة مرضية، والتطوير مستمر.

مشوار مليان اخطاء وتجارب فاشلة

وهذا هو اللوح النحاسي الذي سأستخدمه لتنفيذ اللوحة وطبعًا سيتم قص اللوح بالحجم المناسب قبل بدء التصنيع

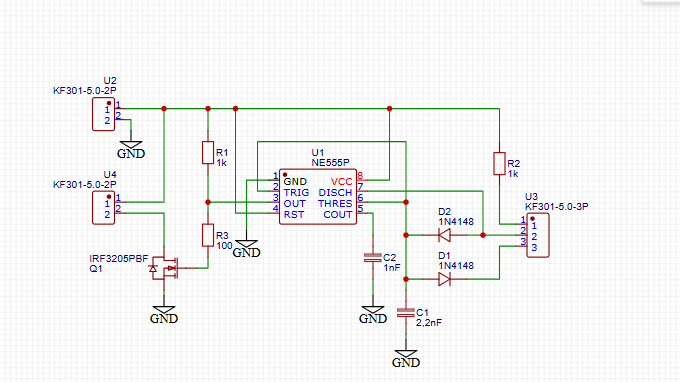

أول تجربة لي في تصميم وتصنيع لوحة إلكترونية، قمت فيها ببناء دائرة مولد نبضات PWM

سأستخدم الطباعة الضوئية لنقل تصميم اللوحة على النحاس، وهذا هو شكل الدائرة مطبوع على ورق شفاف. تم استخدام أحجام مختلفة للدوائر بهدف التجربة

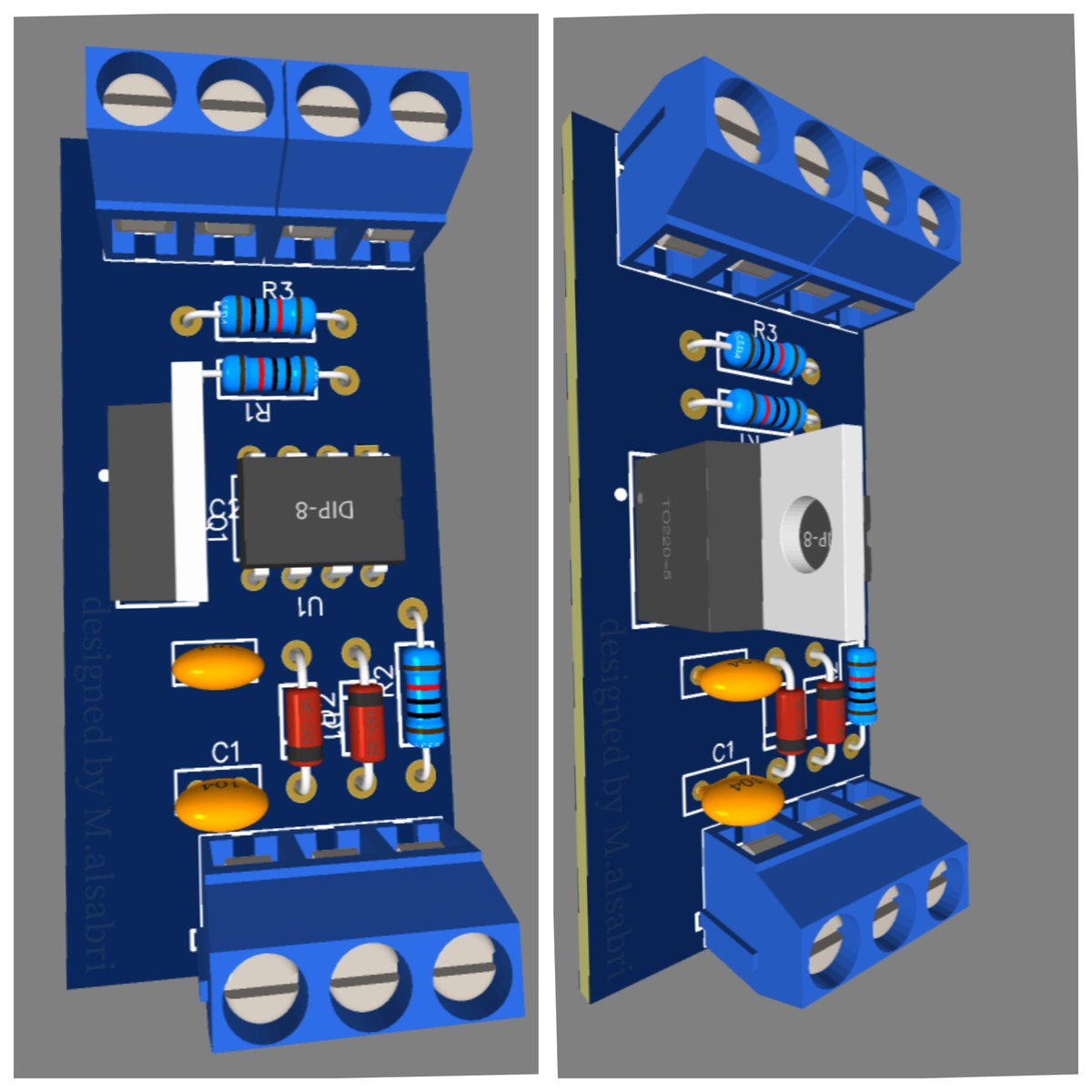

"شكل ثلاثي الأبعاد (3D) للوحة الإلكترونية."

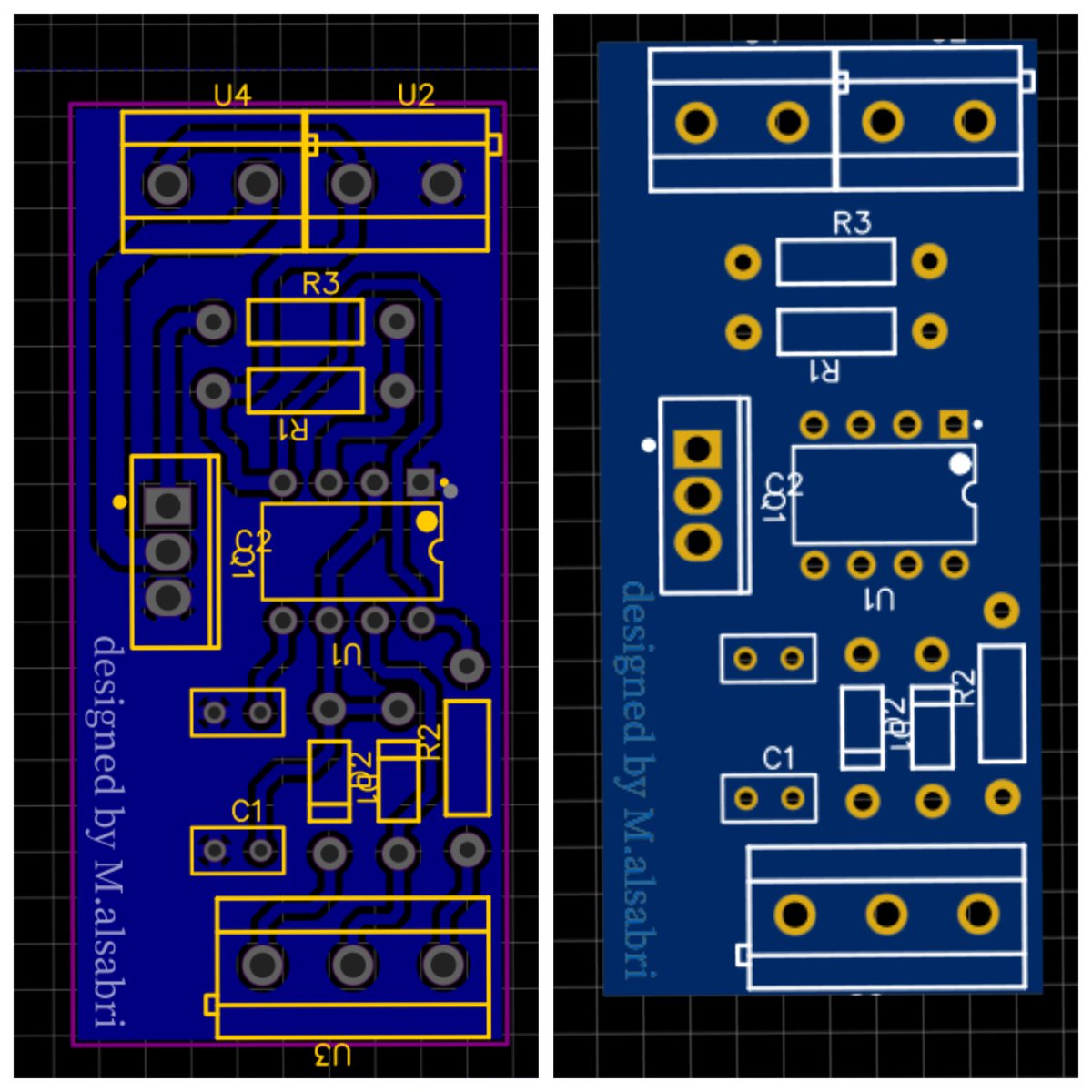

تصميم ثنائي الأبعاد (2D) ومخطط لوحة الدائرة المطبوعة (PCB) الخاصة بالمشروع

سأستخدم الطباعة الضوئية لنقل تصميم اللوحة على النحاس، وهذا هو شكل الدائرة مطبوع على ورق شفاف. تم استخدام أحجام مختلفة للعناصر بهدف التجربة

أول تجربة لي في تصميم وتصنيع لوحة إلكترونية، قمت فيها ببناء دائرة مولد نبضات PWM

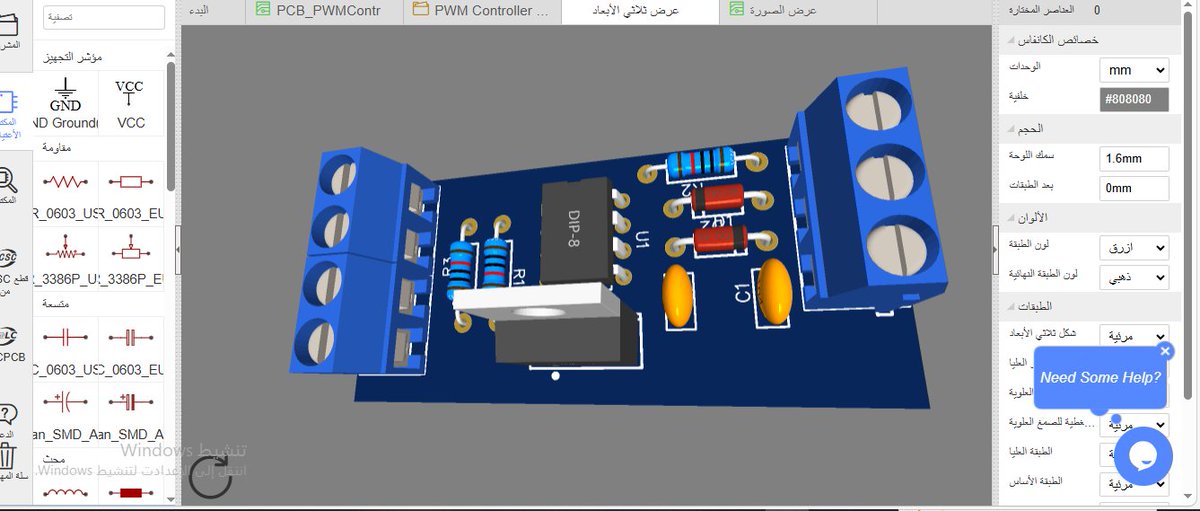

"شكل ثلاثي الأبعاد (3D) للوحة الإلكترونية."

تصميم ثنائي الأبعاد (2D) ومخطط لوحة الدائرة المطبوعة (PCB) الخاصة بالمشروع

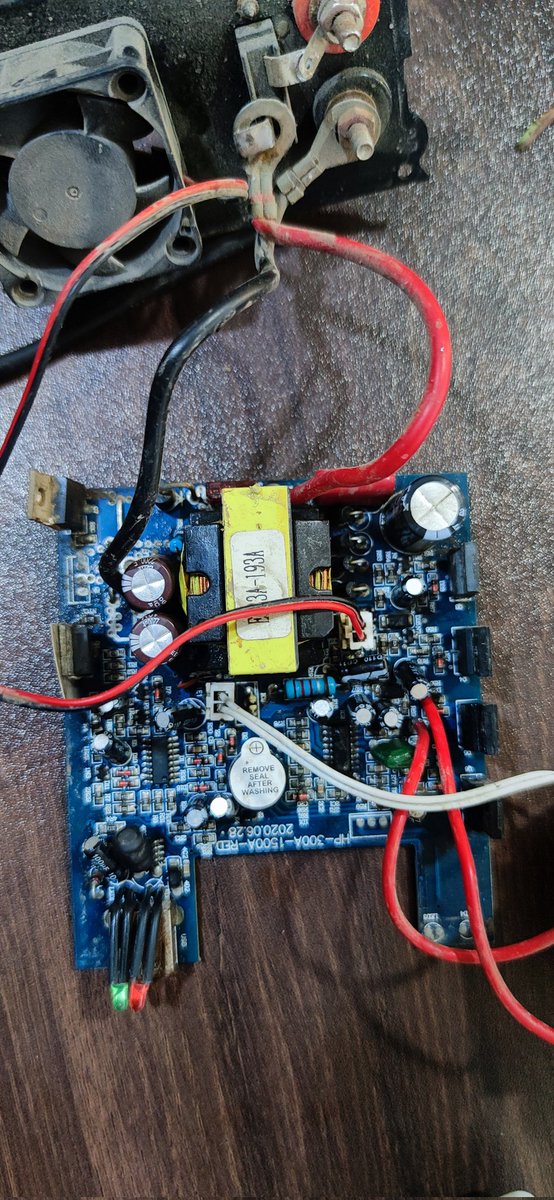

محاولة اصلاح انڤرتر عاطل لأحد الاصدقاء

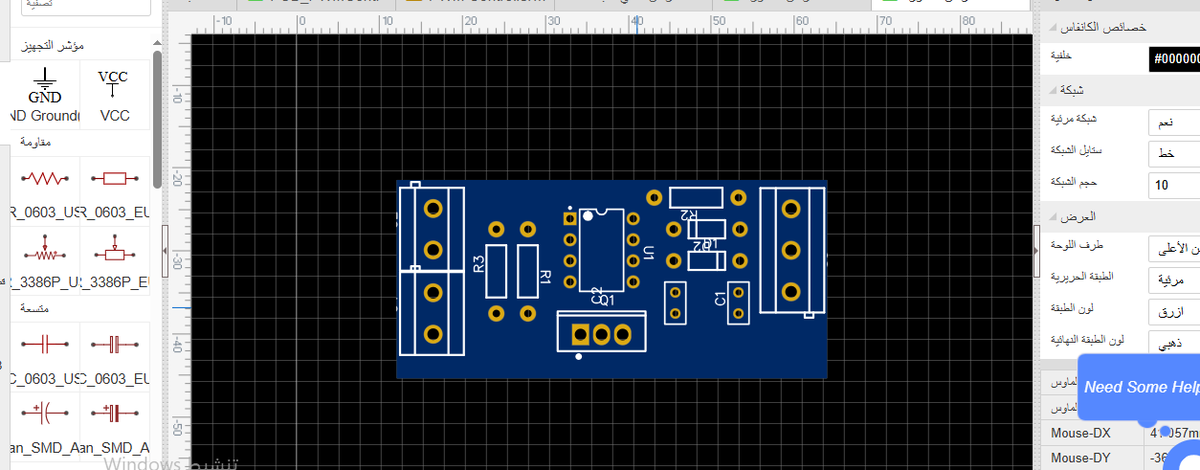

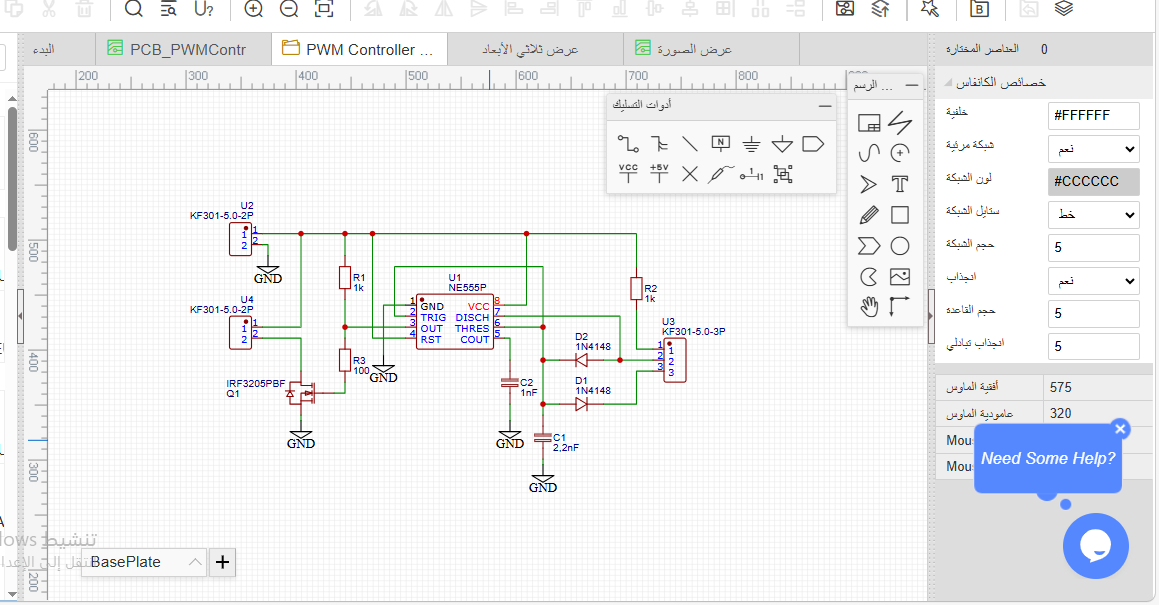

موقع جميل جداً يساعدك على تصميم الدوائر الإلكترونية وعرض شكل 3D و2D وكذلك تصميم PCB
