思ったより伸びていて驚いています。
ありがとうございます。
普段は電子工作や身近な材料を使って、
「動く模型」をいろいろ作っています。
過去の作品
「東海道新幹線のホームドア」
おそぼの@pla60_riko
プラレールで東海道新幹線の電動のホームドアを作ってみました。開閉と音はarduinoで制御してます。乙女の祈りはオリジナルです。
日本語
モーターから発車メロディを鳴らしてみましたー
【最新メロディ対応】ワンマン運転を再現してみた #鉄道模型 #発車メロディ #電子工作 #ワンマン運転 youtube.com/shorts/cFz8Ypf… @YouTubeより
YouTube
日本語
動画を公開しました。
見ていただけますと幸いです。
【実車音付き】自作のキハ85の方向幕を動かしてみた #キハ85系 #ワイドビューチャイム #ひだ #南紀 #方向幕 #jr東海 youtube.com/shorts/8HUEnX9… @YouTubeより
YouTube
日本語
@iwango_system そうなんですね。
以前自分がやっていた時に、音のパルスは周波数が低く、トルクが弱くなってしまうという問題がありました。今回安定して加速していたので音とモーターの信号を分けてるのかなと思い質問させていただきました。
ありがとうございます！
日本語
@pla60_riko いえ、上で定義したデューティ比、つまり-3Vに対する+3Vの時間をだんだん長くしていくだけですね。要はPWMの周波数を音程に、デューティ比をスピード調整に使っています
日本語
@iwango_system 音の解析ツール使うと良さそうですね。
正負の短形波を入力すると音が大きくなるとなるのは、素晴らしいアイデアですね。モーターの制御は、音とは別に非可聴域のパルスを与えている感じですか？
日本語
@pla60_riko おそぼのさんも挑戦されていたんですね！
ダウンロードした音源をWaveToneというフリーソフトで開いて解析しています。連続的に上がる音ははじめと終わりの周波数だけメモして直線的に変化させています。モーターは音を大きくするためだけに+-両極のパルスを流しています。
日本語
@iwango_system 今回はモーターから音を出されたんですね！
結構プラレールからも音が出ていますね。
以前自分がやった時はギアの音がうるさかったので、後から加速させる方式にしてました。
加速・減速音って周波数解析とかして求めました？
日本語
ちなみに簡単な組み替えでプラレール動力車のモーターからも音を出せます。ただし音量がしょぼい。
（元々プラレールに組み込みたかったんだけど、組み込むとどう頑張っても音が聞こえ辛くなるので、扇風機として作り、オプションとしてプラレールに載せる形で妥協した。）
いわんご@iwango_system
プラレールから京急ドレミファインバータみたいな音を出してみた
日本語

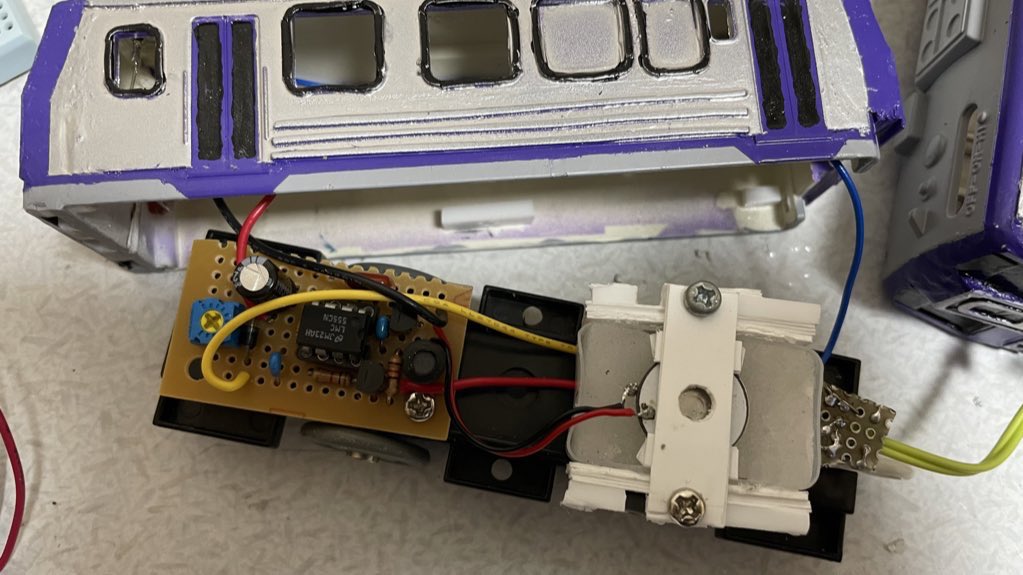

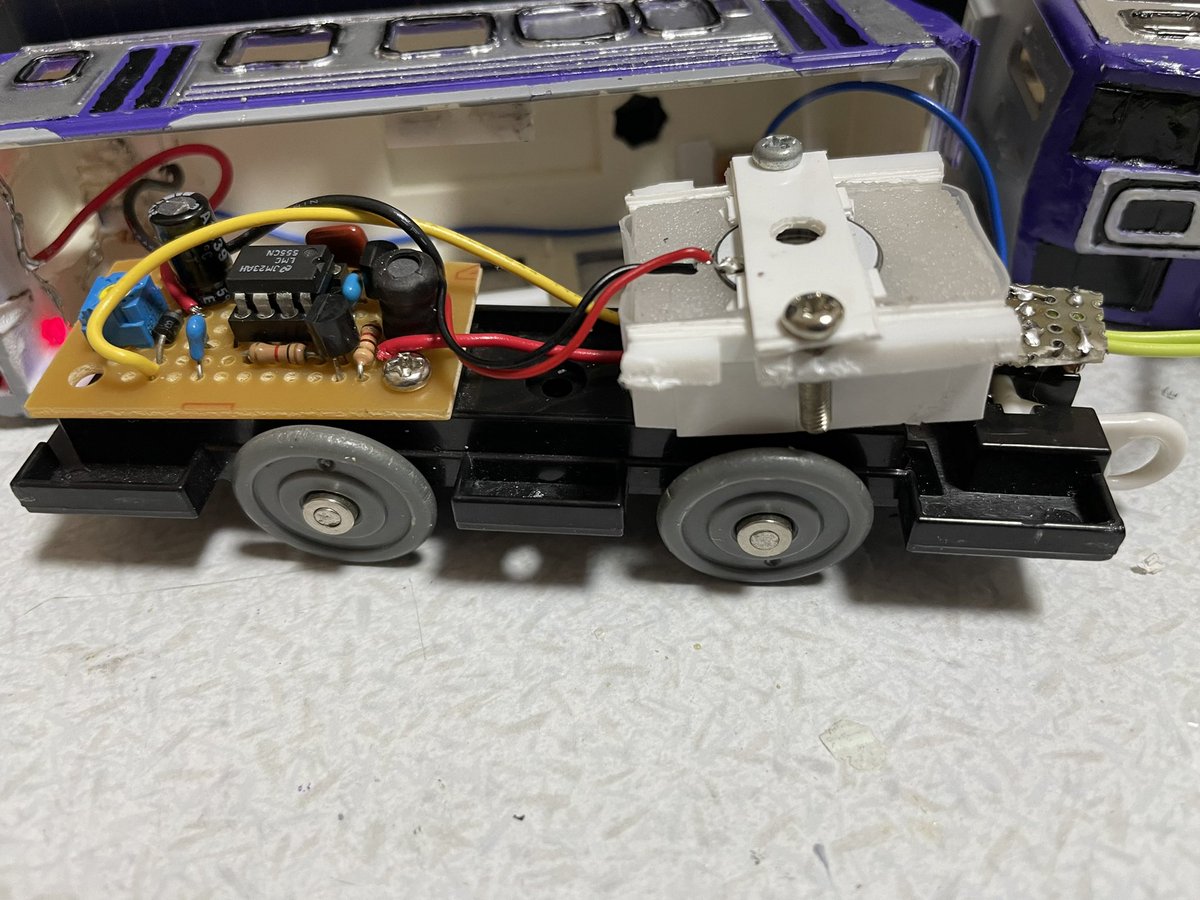

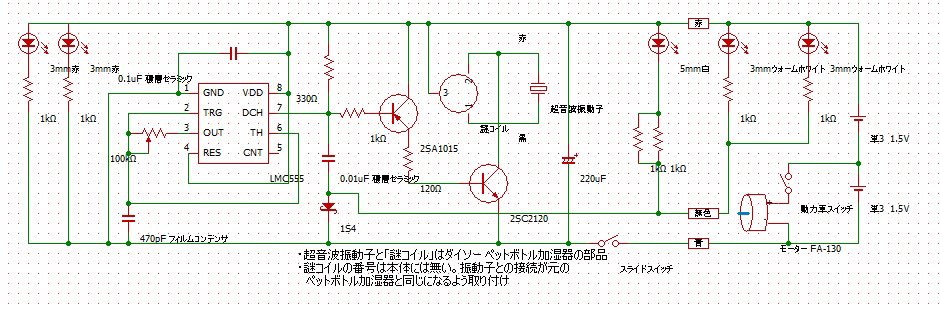

@pla60_riko 555とウォームホワイトLEDの間の0.01uFとダイオードがチャージポンプという回路で、電池が消耗して2V程度になっても倍の4Vで点灯させられます。超音波信号を昇圧に流用している訳ですね。加湿器は超音波振動子とコイルをそのまま流用して、発振回路だけ3Vで動く自作回路を使っています。
日本語
おそぼの retweetledi
@iwango_system 昇圧回路を設計されたんですか！
電池二本だけで全ての電源確保できるんですね。
自分は回路理論がよくわかってないので、秋月の昇圧キットを使ってます。
日本語

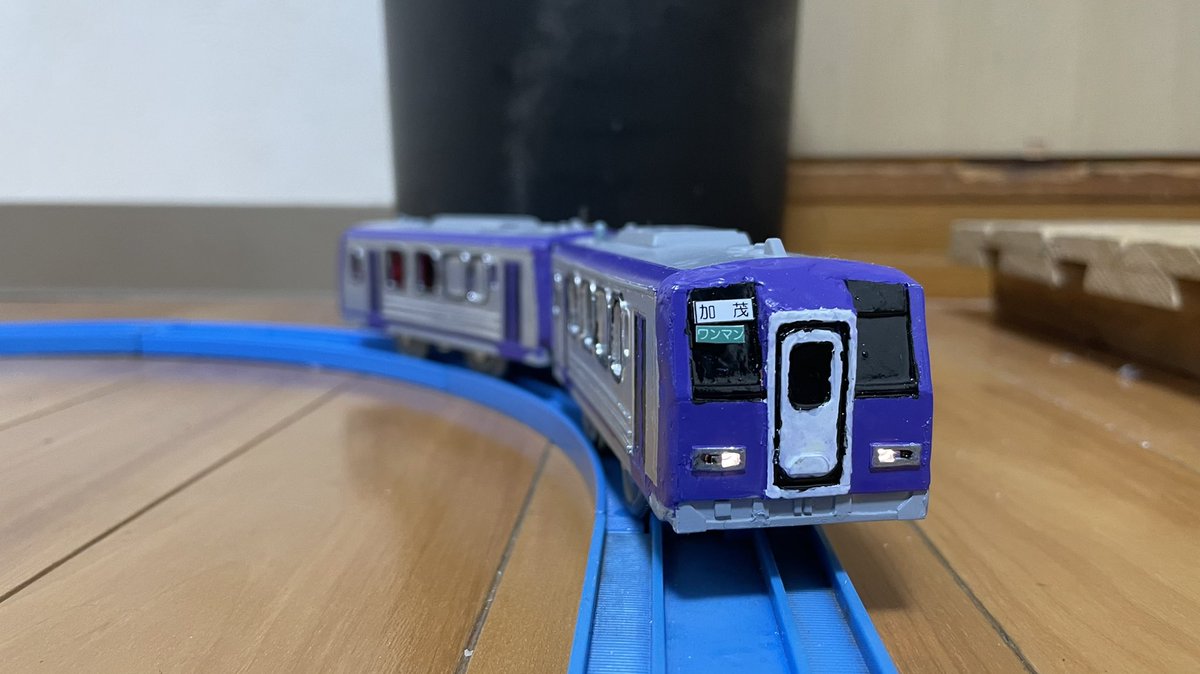

@pla60_riko おそぼのさん、ありがとうございます！元の加湿器はUSB 5V駆動なので、電池2本（3V）で動くようにするために発振回路を換装しています。ここがメインの電子工作になっています。
