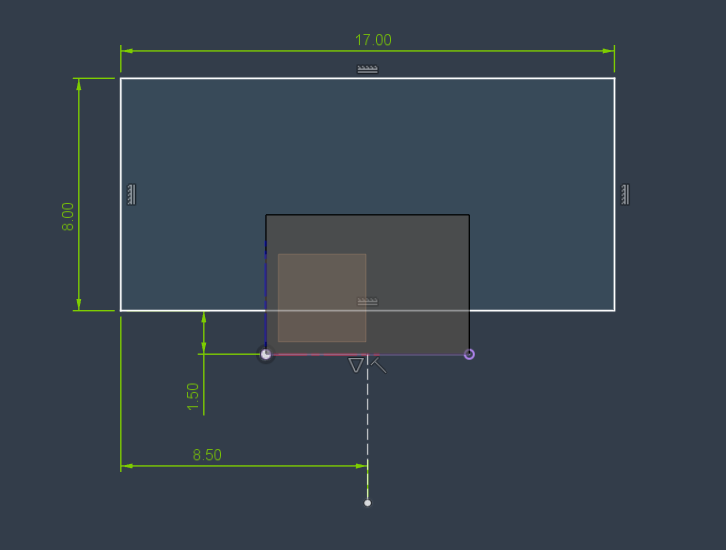

新型も反映してもらった なんか磁場の一部に妙に長く変なところがある 後ゴールシークで解が見つからないと出るのでもしかするとちょっと推力が足りないかもしれない

ゴールシークで最適なピッチ幅と配線太さを探すようにしてみた 色々条件変えても4mmが良いっぽい？ 次作る時は4mm間隔にしてみようかな

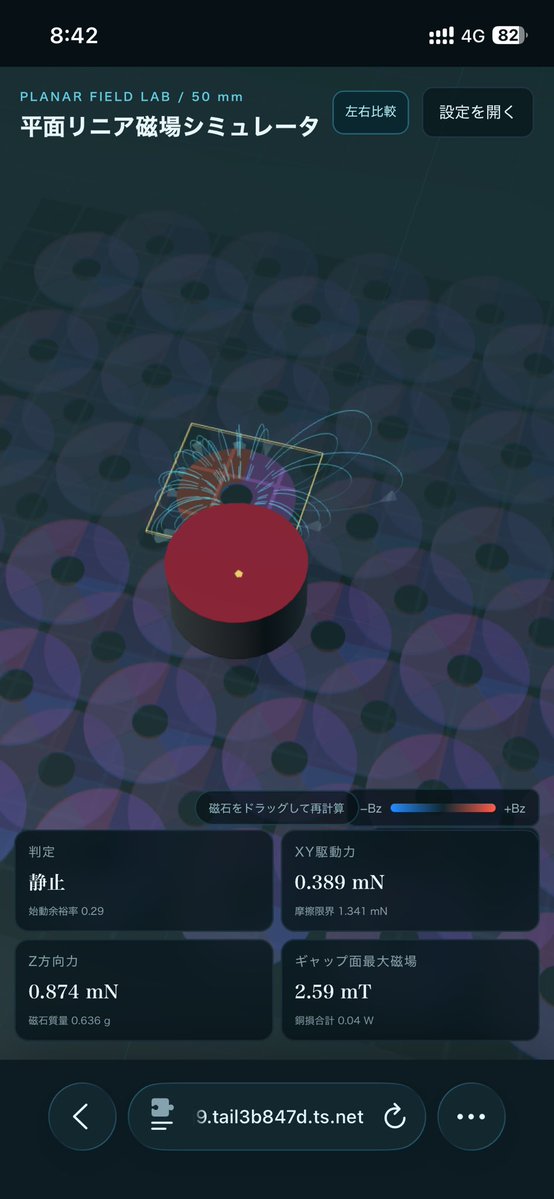

Codexのトークンが余っていたので磁場のシミュレータを作ってもらった 左右で比較できる どこまで値が合っているかは全然確認してないし分からないけど、一応物理配線の下の配線の方が駆動力が低い(磁石から距離が遠い)という結果にはなってる #XYリニアステッパペンプロッタ作る

@GengeShiroebiHo そうですね xyに配線を通すところは似ていると思います ただフェライトコアに通すのではなくてコイルを直接配線で繋いでいてかつ大きめの電流を流す構成はそんなに無いかもしれないです ちゃんとしっかり調べていないのですが

@pscmps なんだか昔むかしに見たことがある（使ったことはない）磁気コアメモリーに構造が似てる気がします．

今の方式じゃないオリジナルのリニアxyステッパを思いついた(図はチャットで相談していたしていたchatGPT製) コイルマトリクス方式(仮) LEDマトリクスのダイナミック点灯的な制御で理論上は任意の数の磁石を自由に動かせるかも？

ギリ駆け込みでm5のコンテストに応募できないかなと思い立ちm5版のプログラムをcodexに作ってもらっている fluidncでdrv8835はサポートされてなかったと思うので今のラズピコ2wのプログラムをベースに移植 USB経由で受けるのと、せっかくならsdからgcodeも読んで欲しい

明日か明後日位には届きそうな気がする

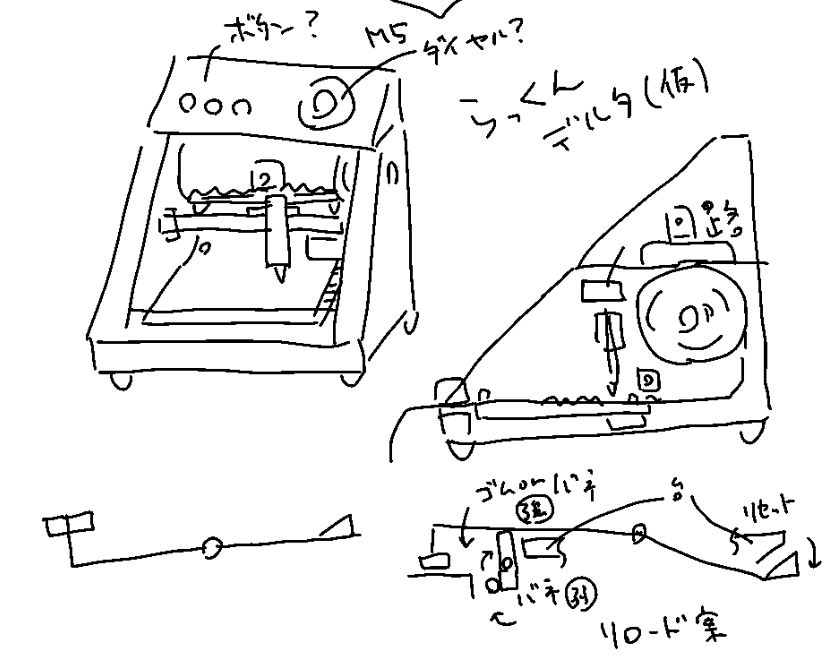

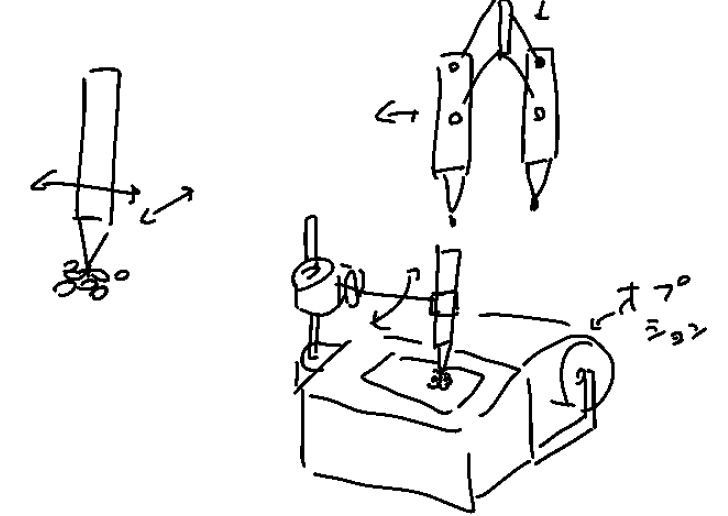

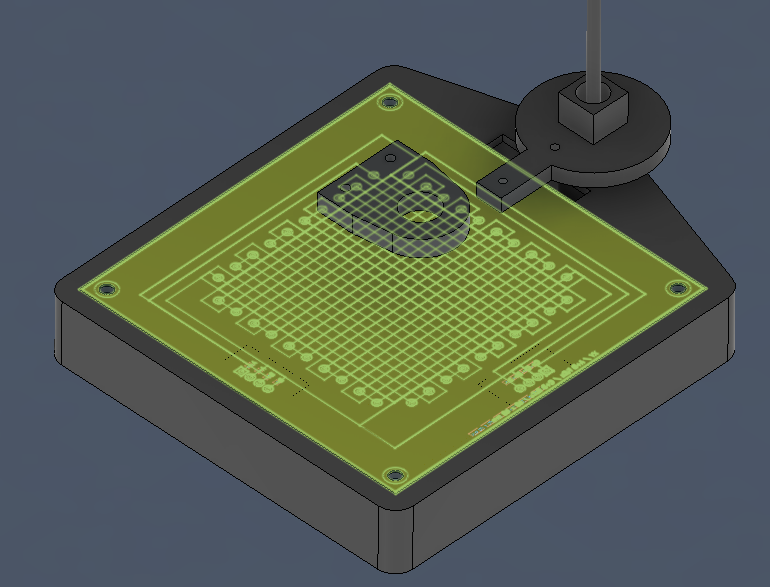

ざっと検討 ペン上下はとりあえずテストなのでサーボでシンプルに リニアブッシュとリニアガイドでペンの姿勢を維持するイメージ 回転の初期摩擦が大きい場合は回転をベアリングに変えてみる予定 #XYリニアステッパペンプロッタ作る

エレクトリカルこっくりさん界隈

電気のパワーでこっくりさん作ったので見てくれ

ようやくそれなりに動くようになった。 ソレノイドに良い感じの角度を付けたネオジム磁石を乗せて、磁石内蔵コインを引いてる。 磁気遮蔽用に板金で各グリッドを区切り干渉しないように。 タッチセンサでコインの位置を判定。 #人造コックリさん

@geozukunft 製作過程についても動画があるのですね ありがとうございます 見つけて少し見てみました かなりコイルのピッチが細かいですね youtu.be/1fikd9NfsSA?si…

@pscmps 彼らは製作過程を解説した一連の動画を公開しており、大型のプリント基板を曲げる必要があったため、製作には8年近くかかったそうです。YouTubeで「Gerrits Tagebuch」と検索すれば見つかりますが、残念ながらドイツ語版しかありません。

フレキ基板でも動いた！ #XYリニアステッパペンプロッタ

定期的に開発履歴に貼っていますが、私は仕組みのオリジナルの考案者ではありません こちらのサイト等を参考にして基板は新たに作りました hackaday.com/2019/05/09/the… kevinlynagh.com/pcb-stepper/?u…

@geozukunft ありがとうございます 独立して動いていて面白いですね おそらくコイルの切れ目で他のF1に距離があり引きつけないタイミングで動かしているのでしょうか 参考になります

@pscmps youtu.be/CqT0u6QDJtg ミニチュアワンダーランド・ハンブルクが作ったF1コースもチェックしてみるといいですよ。同じように機能します。

ありがとうございます！！ 嬉しいです！

@powercortex 回路周りはざっくりこんな感じです AI生成画像を手修正したのと日本語で見づらくすみませんが大枠は合っています

@jiang_ounijiang リニアXYステッピングモーターの試作です

@pscmps 这个是做什么的？

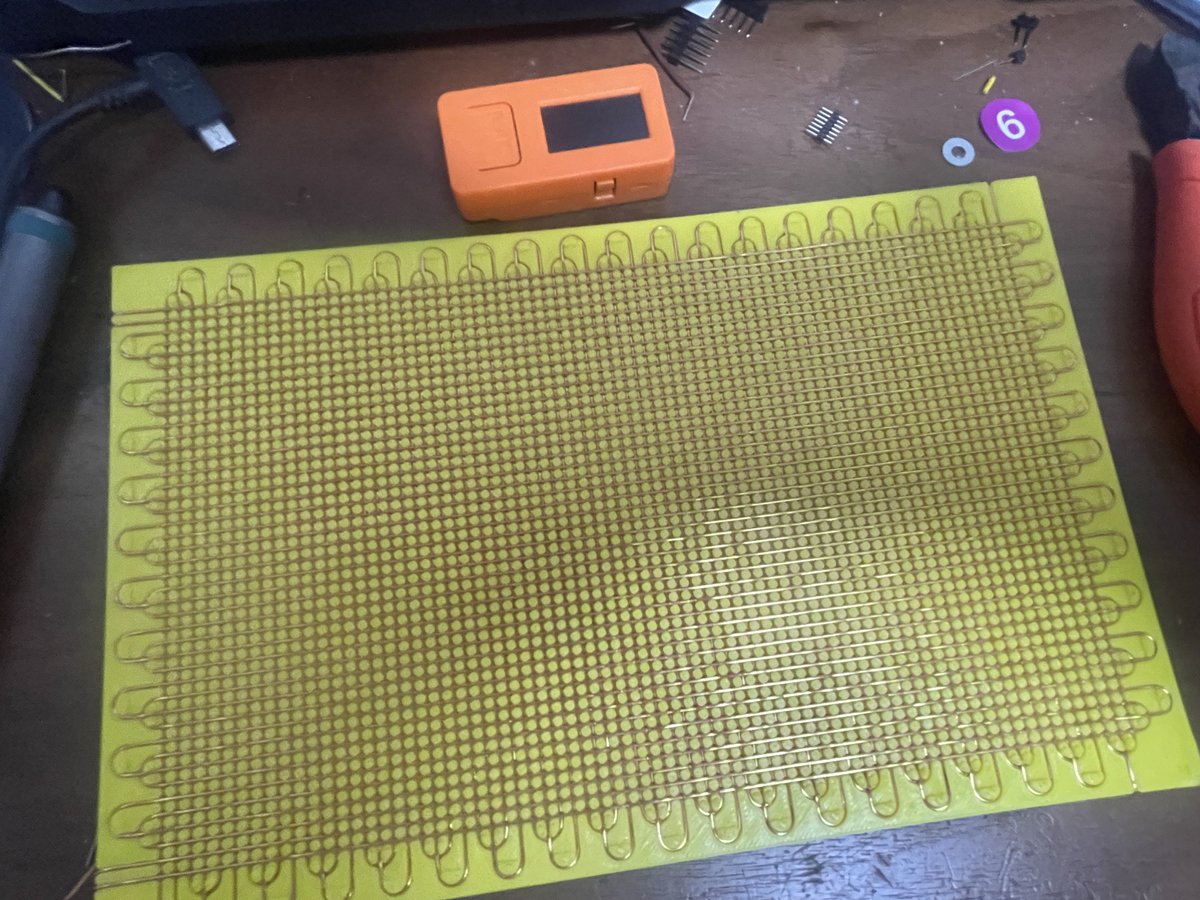

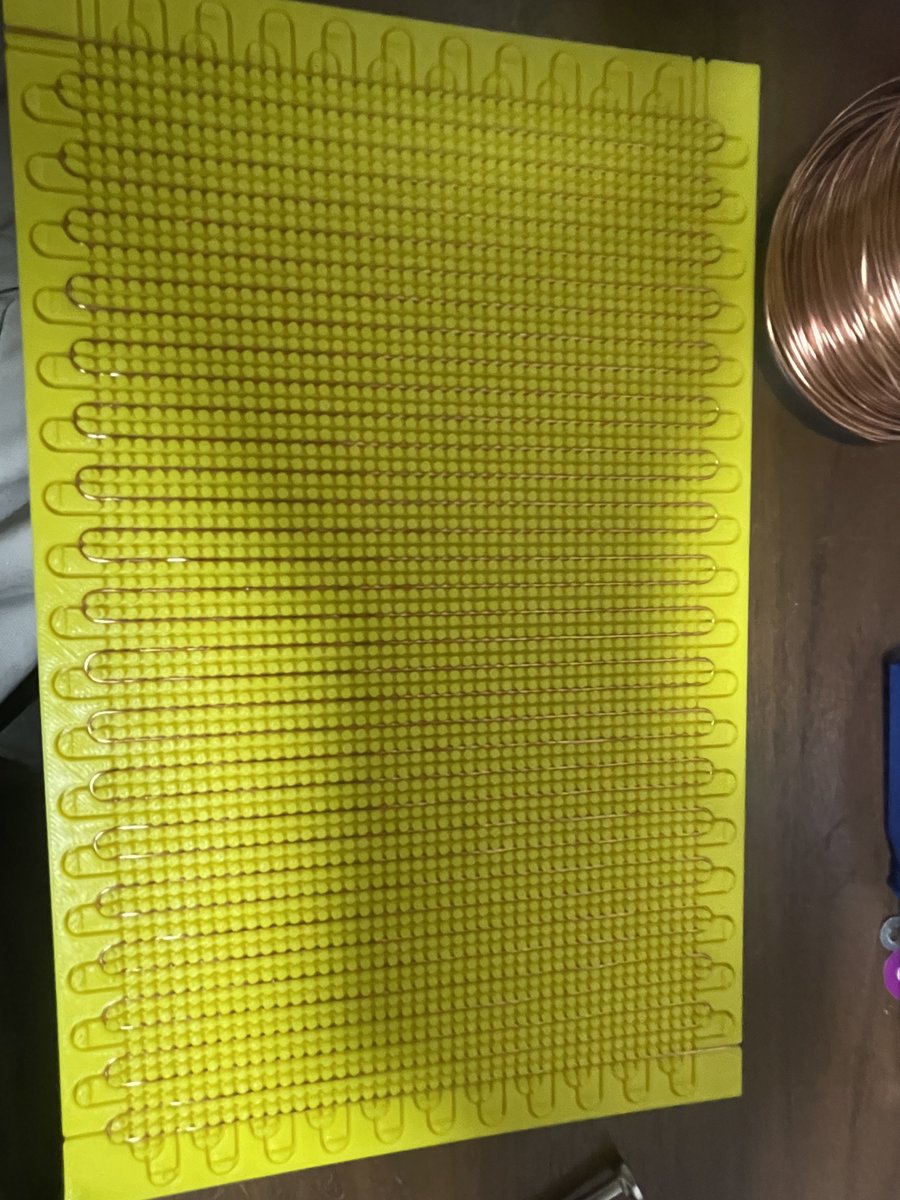

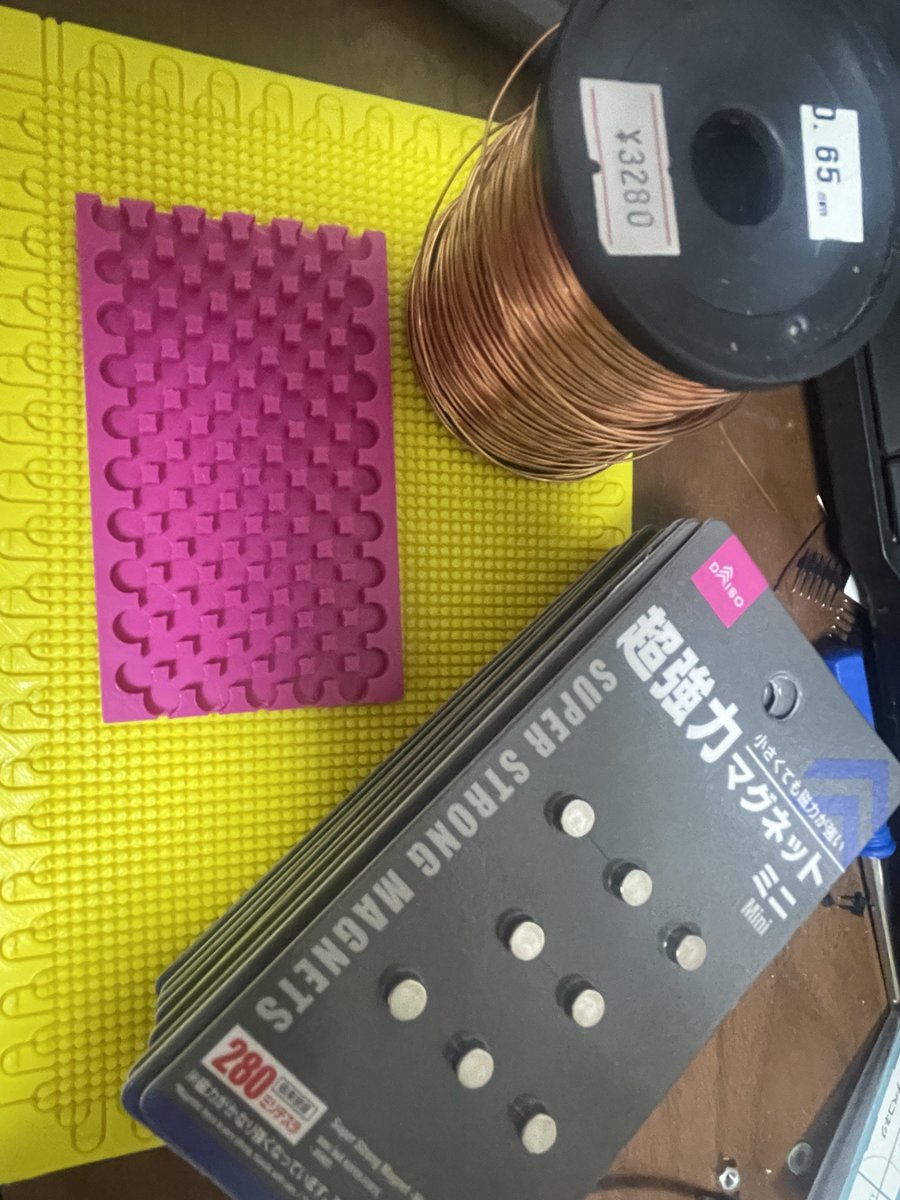

4,5時間ずっと磁石と配線を嵌めていた 完成品を遠目で見るとユニバーサル基板みたい

@VPadia ありがとうございます 複数の磁石を同じ動きで駆動することは可能です 磁場の向きを局所的に変えられる構造ではないため独立した別な方向へ動かすことは難しいです

@pscmps interesting! can you drive multiple magnet stages independently?

@k3rbySV ありがとうございます 選択したコマだけを動かすのは難しそうですね 私も自力で実現したいと考えていまして資料の共有は不要ですが、頑張ってください

@pscmps Looks really nice I was working on an idea similar to this. I wanted to make chess game with magnet pucks. So far unsuccessful. I can share my documents if interested.

@Code_Ape_ 仕組みは参考にしたこちらのサイトが分かりやすいです

@pscmps can you share more about how this works

あれ 何かでかい連結磁石もいけた そしてむしろ周波数上げた方が振れが少ない？ ただ意図せず旋回してしまうと励磁で動けなくなってハマることがある これをいかに防ぐかがポイントかも #XYリニアステッパペンプロッタ作る
