訂正 Wells-Gardner社のVector Monitor (19V2000) ↓ Wells-Gardner社のVector Monitor (6100 XY Quadrascan) 19V2000は白黒用の型式でした 直前までルナランダーを修理していたので勘違い... ちなみにセガG80用の代表的なモニターは Electrohome社 G08 で入力仕様が異なる

セガG80の映像出力はWells-Gardner社のVector Monitor (19V2000)ではきれいに表示されない XYおよびZ(RGB)のAMPを中継させて仕様を合わせ込む また黒レベルが1Vなのでオフセットも必要 不具合修正や調整はこれから

タックスキャン いくつかの問題点を解決する必要がありますが、とりあえず起動まで完了

ユニバーサル基板で電源配線を行っている時、高確率で遭遇するメッキ線とはんだの区別ができなくなる現象 こてをあてたけど溶けない？？？

@Takagi591 配線図が無いので手探りで製作しています まだ少し情報が必要です...

@tomco707 こちらも凄いですね。 自分も頑張ってやってみます😃

よく見かけるこの基板 盤が無ければただのジャンク（部品取り） ちょっと動かしてみた（製作途中）

@Takagi591 線色だけで電源を特定することは危険です EPROM(2708)またはDRAM(4116)の電源ピンにどの線が導通あるのかを探る方法があります まれに電源間がショートしている場合もあるので慎重に確認する事が重要です 十二分に確認したうえで自己責任にて行ってください

@tomco707 こんばんは。 ご返信をありがとうございます。 電源が壊れてまして、赤と黄色と橙と茶の色でどれが5V、12V、-5Vか教えて貰えないでしょうか？

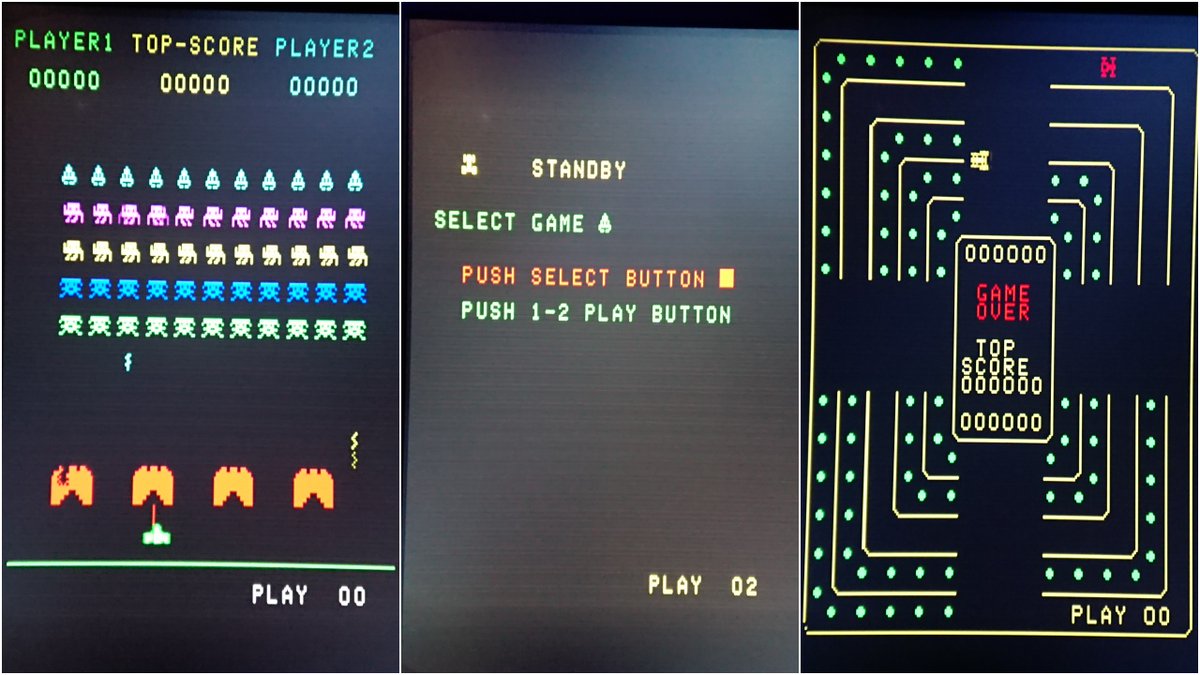

スペースストレンジャー＆ヘッドオンの2in1基板修理 ヘッドオンのバックは青ですが疑似的に出力されているため、フレームマイスターでは取り込めません

@Takagi591 基板の現物を見て状況を把握しないと、なんともお答えできません 申し訳ありません...

@tomco707 こんにちは、はじめましてです。 私もこの基板を所有してますが故障してて困ってます。 電源あたりの事を教えて頂けないでしょうか？よろしくお願いいたします。

そろそろはじめますかね SEGA G80 Color Vector Games TAC SCAN STAR TREK SPACE FURY ELIMINATOR ZEKTOR

今日の1枚 アタリのベクターゲームで一番のお気に入り DACが壊れているとちょっと残念な気持ちになる

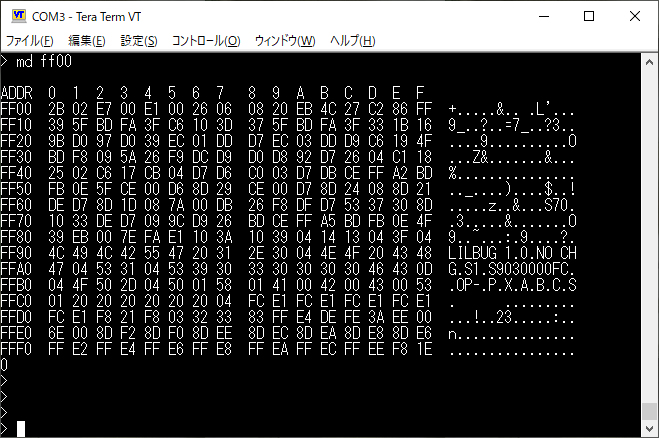

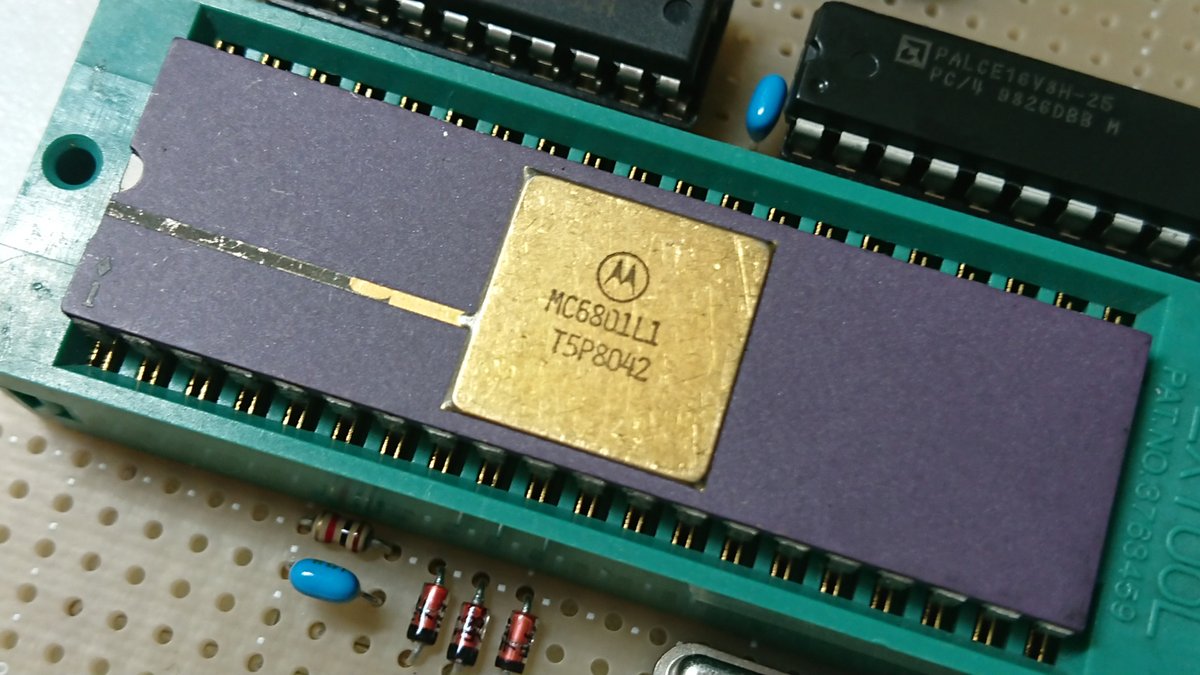

MC6801の内部ROMを読み出す治具の動作確認 MC6801L1の正体は【LILBUG Monitor】かな？ 本命のROM読出しは後日...

@306Tlr 見事にモトローラのロゴに見えますね 当該ICはTI製でした

@tomco707 WilliamsのLogoが逆さまになっているので、Motorola製IC障害の明示だったりして🤔

今日の1枚 ゲームは動いている様子だけど、映像が乱れたり反転したりする初めての症状に遭遇 長期間稼働していて、かなりお疲れのようです いろいろな箇所の不良が発見されました

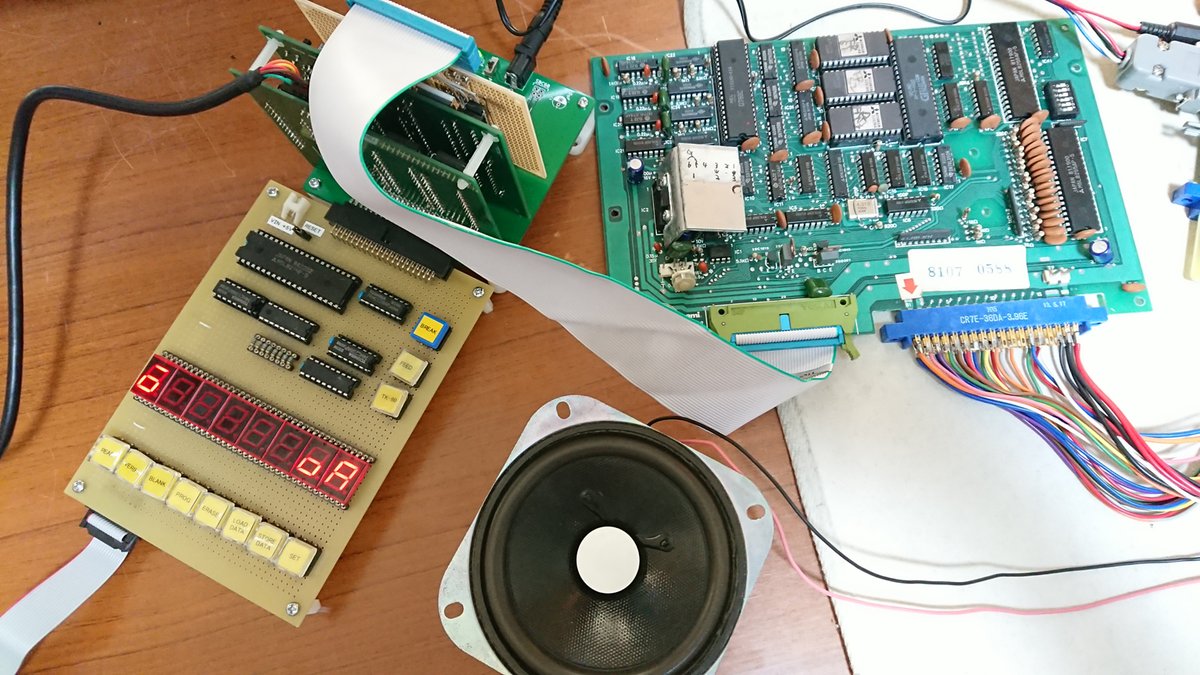

コナミ・サウンドプレイヤー(Frogger)の実験 コマンド単位では単音、複数のコマンドを送ることで和音になるようだ 音ずれは手動でコマンドを送っているため スクランブル系の基板など

@haserin09 Aですね

@tomco707 情報ありがとうございます。 てことは、TK-80で使われてたのは"A"の方かもしれませんね。

最近届いた半導体。 なんだかわかりますか？ NECのSN713Bです。 そう、あのTK-80で使われていた、7セグメントLEDです。 令和の時代になって、まさか新品が手に入るとは思いませんでした。 あ、新古品ですね。とうの昔に製造中止品なので。

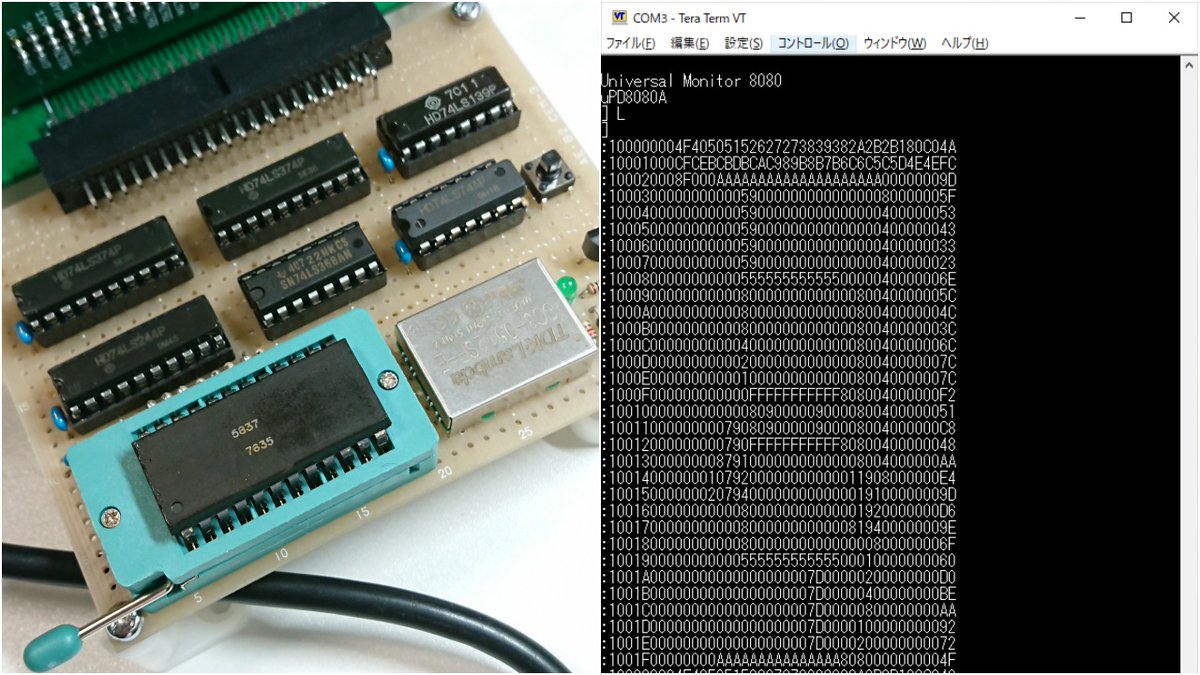

古いATARI(Kee Games)のDynamic ROMの治具製作 RCTでもサポートされていますが、技術情報収集のため ARピンの動作が一般的なROMとは異なる

地獄の傷跡（一部）

そのうち直るだろう基板 手を加えただろう箇所の修復と確認 パターンやTHの剥離、接触不良、間違った改造の修正と破損部品等の交換 初期化してやっと本当の故障原因が見えてくる 最終的にとある部品の劣化と判明 手間はかかりましたが意地で直しました 地獄の作業、もうやらない 完

続　そのうち直るだろう基板 3種類ある基板のRevによって修正方法が違う たぶん他のRevの基板をまねたのだろう 理解できていないなら手を入れるべきではない
