秋月にあるICだとFTDIが左上1ピンだと思ったんだけど、改めて調べてみたら

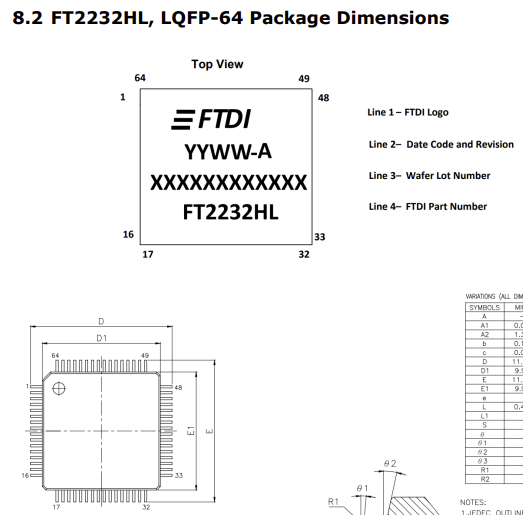

FT2232Hは左上が1ピンなのに

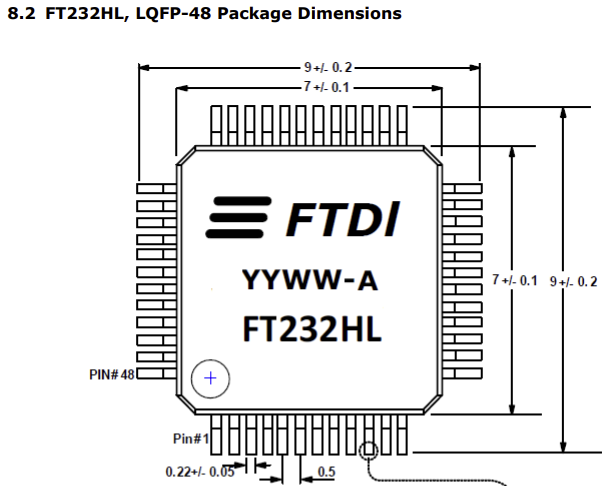

FT232Hは左下が1ピン！
というどうでも良い知見が得られましたww
これも罠だな～
hira@hira_kuni_45
@windy_pon 自分は、かなり多くのQFPパッケージを扱ったけど、全て、左下が１番だった、一応、秋月のマイコンを調べたら、何と、AVRのQFPが、左上が１番だった、灯台下暗しｗ、まぁでも、１番に判りやすいマークがあるから、間違わないよなぁーｗ
日本語
@windy_pon なんか一部FPGAとかは左上パターンあるっぽいですね！？
私のはマイコン初心者時代の単なる無知による思い込みでした…
色んな意見を聞いてるとICに限らず実装方向ミスはかなりあるあるっぽいので良い自戒になりましたね
日本語
@MALTA_engineer いやいや
逆に自分は左下に決まっとる！と思ってたので、今回のこのネタは良い学びになりました
思ってたより左上1ピン宗派も多かったので
日本語
JEDECのガイドラインか何かで「シルクが読める向きに置いて左下が1ピンでCCWに増えてく」みたいなのがあったと思う
個人的には左上が1ピンっていうのを見た事ないんだけど、実在するの？
エンジニアのマルタ@MALTA_engineer
@murasametech ルネサスのマイコンをほぼ初めて使った時、書き込み機がまったくマイコンを認識せず、メモリの書き込みも読み込みも何一つできず、コミュニティに相談しても全く解決せず、最終的に判明したのは実装方向の間違いでした… 1ピンのマーキング凹と成形時のイジェクトピンが判別できなかったんです…
日本語
なんか意外と経験者多い！？
盲目的にマーキングを正面から読める形にして左上の◯が1ピンかなと思いこんでしまったのが敗因でした…
正解は左下のちっちゃいのだって気づくまでに多分数日はロスしました
エンジニアのマルタ@MALTA_engineer
@murasametech ルネサスのマイコンをほぼ初めて使った時、書き込み機がまったくマイコンを認識せず、メモリの書き込みも読み込みも何一つできず、コミュニティに相談しても全く解決せず、最終的に判明したのは実装方向の間違いでした… 1ピンのマーキング凹と成形時のイジェクトピンが判別できなかったんです…
日本語
いや、、、普通は、
デバイスマーキング読める向きに置いて左下が1ピンじゃね？
但し、このケースみたいに、そこに1番ピンマークが無かったら、まずはデータシートのパッケージ情報とにらめっこするで ww
いずれにしても、ピンアサインや１番ピンの位置は意外に落とし穴が多いので →
エンジニアのマルタ@MALTA_engineer
なんか意外と経験者多い！？ 盲目的にマーキングを正面から読める形にして左上の◯が1ピンかなと思いこんでしまったのが敗因でした… 正解は左下のちっちゃいのだって気づくまでに多分数日はロスしました
日本語
試される大地、秋月通商
自惚れるな、確認を怠るべからず
という教えを我々に常に問いかけている
わけねーだろ！！
黒赤くらいの色ちゃんと守ってくれよwww
