م. رامي أبو القمبز

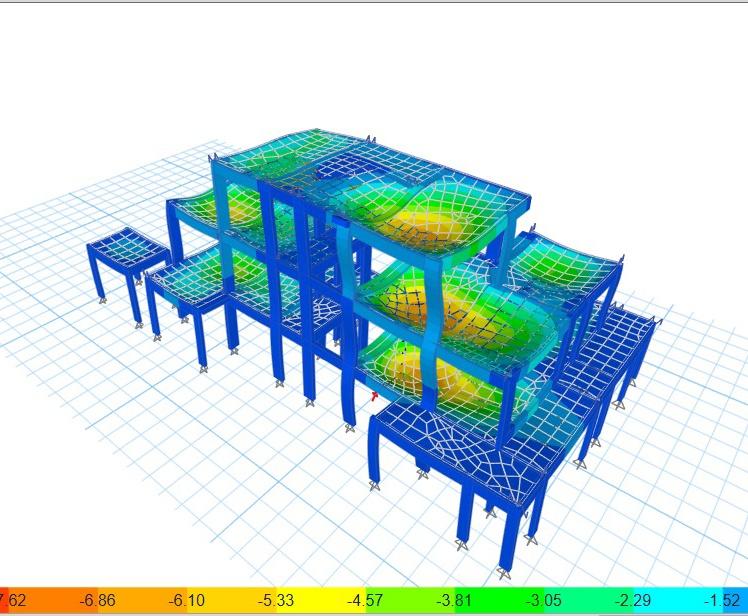

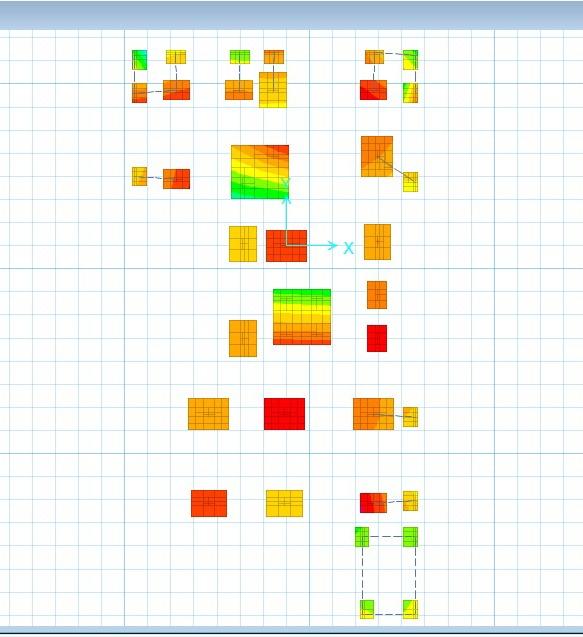

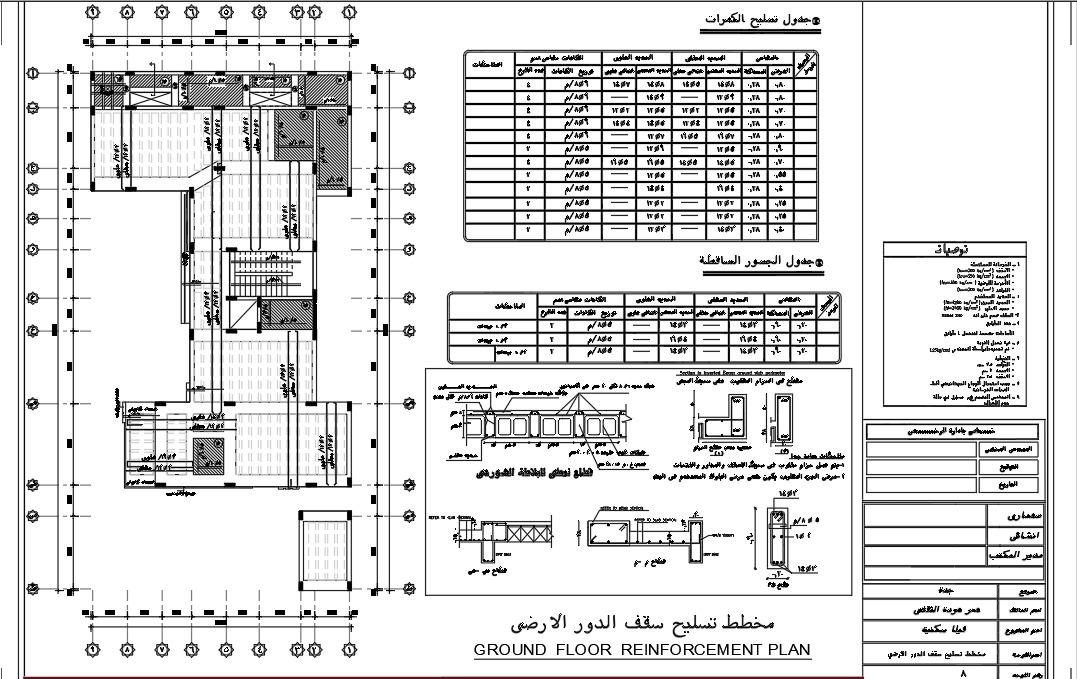

من أعمالنا عمل تصميم إنشائي لفيلا في السعودية 📷المشروع مكون من دور ارضي وأول وملحق 📷 المشروع تم تصميمه وفق للكود السعودي للمباني السكنية SBC 1101 وكود الاحمال SBC 301 📷 الاستفسارات والتواصل معنا من خلال الواتس اب wa.me/+970598118735

الحمد لله 🇵🇸🇵🇸 #وقف_إطلاق_النار #غزة_تنتصر

@AMD_ALINSHAAT البعض يا هندسة عند التعاقد مع مصمم ينظر الى الجانب المادي فقط وليس للخبرة الهندسية وهذا يكلفه اضعاف مضاعفة لعمليات الاصلاح . تجينا مخططات انشائية للمراجعة فيها مصايب والله، ليست بها الاساسيات الانشائية.

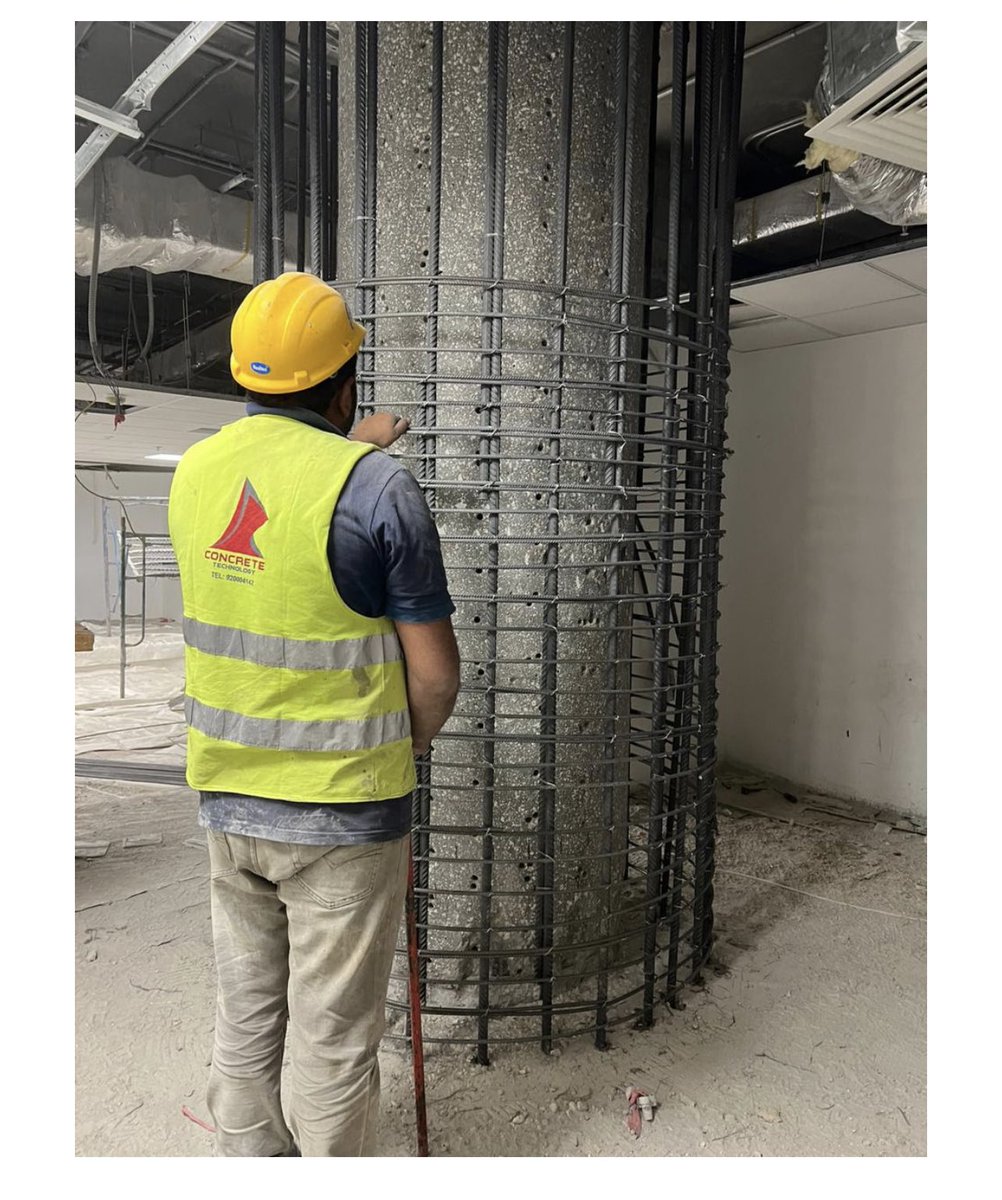

#عيوب_خفية #عيوب_انشائيه #عيوب_التصميم_الانشائي #تآكل_الخرسانه #انكشاف_حديد_التسليح #النوته_الحسابيه #الملاحق_العلويه #القمصان_الخرسانيه عندما تختار مكتبك المصمم فأنت تفترض ان المكتب على مستوى عالي من جودة التصميم الانشائي لا نتكلم عن التصميم المعماري والذي لا يشكل خطوره مثلما التصميم الانشائي بعدما يتلاحظ لك او من خلال الفاحص الهندسي اي عيوب انشائية او ترغب بإعادة تصميم توسعات مسطحات منزلك القائم هناك حلول انشائية منها ما يسمي القمصان الخرسانية (Concrete Jackets) وهي تقنية تُستخدم لتدعيم وتقوية العناصر الإنشائية الخرسانية القائمة مثل الأعمدة أو الجدران أو الكمرات. يتم ذلك عن طريق إضافة طبقة جديدة من الخرسانة (التي تُعرف بالقميص) حول العنصر الإنشائي الأصلي لزيادة قدرته على التحمل وتعزيز مقاومته للأحمال الزائدة أو التآكل أو التدهور بمرور الوقت. 🟢الخلاصة : هناك حلول لكن الوقاية خير من العلاج لاي عمل او تصميم او مخطط جديد ليش تنتظر الحلول وتدفع اضعاف اختيارك لمخطط رخيص من البداية وانت بمقدورك تسأل وتبحث الا اذا عقارك قائم وقديم وما لحقت على زمن المعلومة الصحيحة !

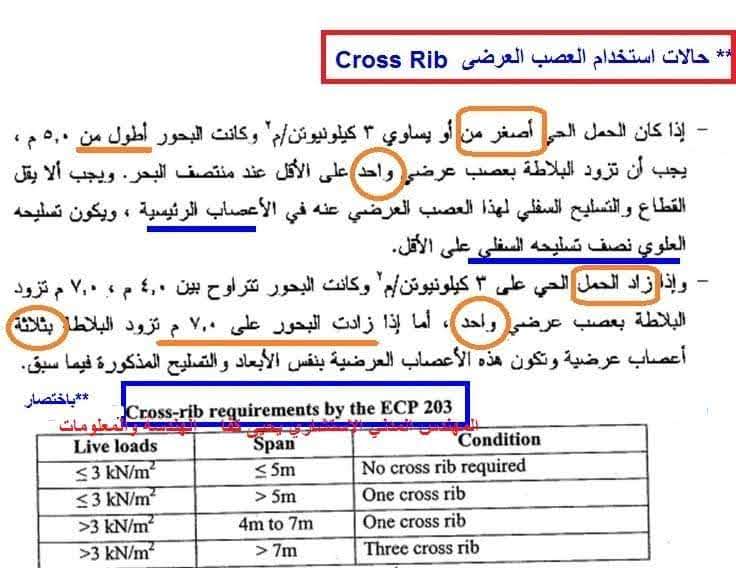

4. اذا كان البحر اكبر من 10 متر توضع اعصاب التقوية بحيث لاتقل عن 3 اعصاب ولا تزيد المسافة بين محوري عصبين متجاورين عن 3 متر 5. لا يقل عرض عصب التقوية عن قطاع الاعصاب الرئيسية المرتبط معها ولا يزيد عن ضعفها . 6. تسليح عصب التقوية لا يقل عن تسليح الاعصاب الرئيسية المرتبط معها.

اشتراطاته: ويوجد فى البلاطات One Way Slab : 1. اذا كان طول البحر أقل من 4 متر....يمكن الاستغناء عن عصب التقوية . 2. اذاالبحر 4-7 متر يوضع عصب تقوية واحد في منتصف الاعصاب . 3. اذا البحر 7-10 متر توضع 2 اعصاب تقوية بتباعدات متساوية

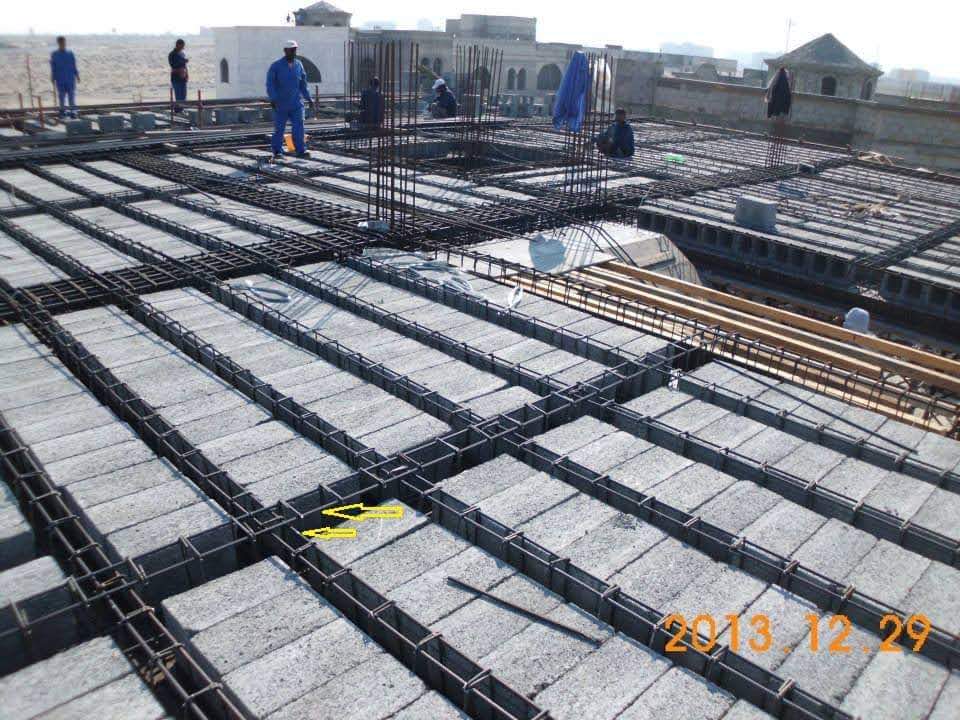

#ثريد #معلومة_تهمك #عصب_التقوية cross rib يستخدم في البلاطات الهوردي باتجاه واحد و هو عمودي على اتجاه الاعصاب وفائدته : #يتبع... لطفاً، لايك وريتويت للفائدة💟🔁

@Engsiraj2030 Indeed, note that the table above is for the ordinary #Portland cement

@Rami_Nezar99 With sustinable cemntititious materials and #low carbon cement, it will be removed within few hours from casting time.

#معلومة_تهمك من اشتراطات الكود السعودي : 🇸🇦 ◀️يسمح بفك الشده الخشبيه لصب الاعمده والقواعد وجوانب الجسور بعد 12ساعه من الصب. ◀️ يسمح بفك الشده الجسور طبقا لطول بحر الجسر : ▪️اقل من 3م بعد 7 ايام ▪️3-6م بعد 14 يوم ▪️اكبر من 6م بعد 21 يوم لايك وريتويت للفائدة 💟🔁

@mab544 موجود مهندس

@Rami_Nezar99 هل يوجد نسخه للكود السعودي باللغه العربية

◀️ يسمح بفك الشده الخشبيه البلاطات اتجاه واحد: ▪️بعد 7ايام لبحر أقل من 3م . ▪️بعد 10يوم لبحور لاتجاوز 6م . وباي حال لابد من الانتظار حتي 21 يوم لاي بحر يتجاوز هذه المسافات. #code_pro

@ENG_MUSTAFA00 خد بالك يا هندسة من الحالات التي يمنع اخذه على بعد d من وجه العامود

عند حساب قوى shear force للكمرات يجب الأخذ في الإعتبار أن يكون المقطع الحرج Critical Section for shear design على بعد d من وجه العمود طبقا للكود السعودي مرفق صورة من #الكود_السعودي توضح ذلك إعجاب وريتويت لحتى يصل المحتوى ويستفيد الجميع #code_pro

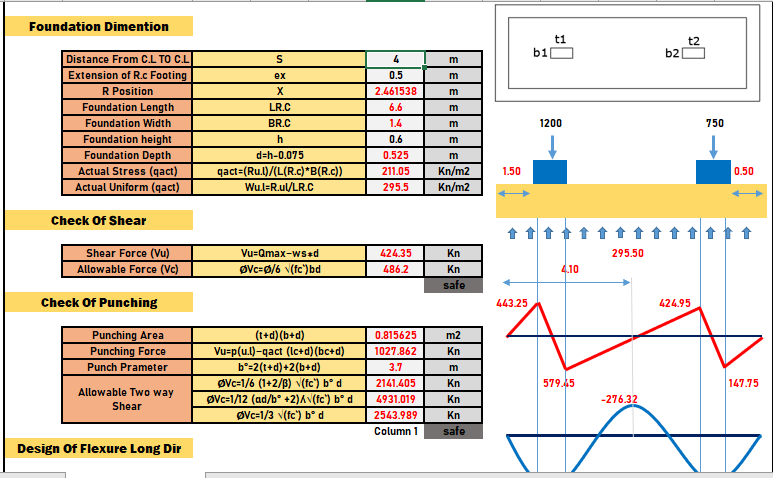

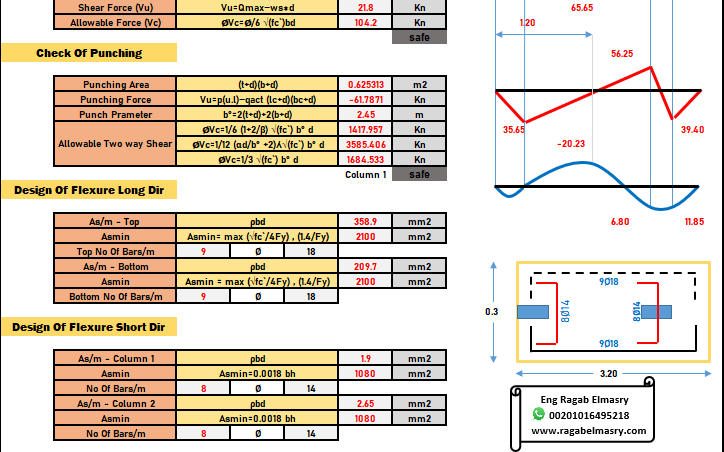

السلام عليكم مرفق لكم شيت اكسل لتصميم #القواعد_المشتركة حسب الكود السعودي SBC 1101 🇸🇦 لايك وريتويت للفائدة 💟🔄 #code_pro رابط الملف: t.me/RamiNezar/44

◀️فيديو بسيط يوضح تسليح #السلالم لايك وريتويت للفائدة 💟🔁

@ENG_MUSTAFA00 السلام عليكم مهندس مصطفى النظام الموجود ليس loop، ولكن كانتليفر و المفترض ان يتم تسليحها شوك مع البلاطة المجاورة لها في ١.٨٥، مع العلم ان الكمرات الموجودة عليها قوى ليس لها امتداد وبالتالي سيكون عليها تورشن عالي . تحياتي 🌷

#معلومة_تهمك تفريد #حديد البلاطات اللاكمرية Flat slab لطفاً، لايك وريتويت للإفادة 💟🔁

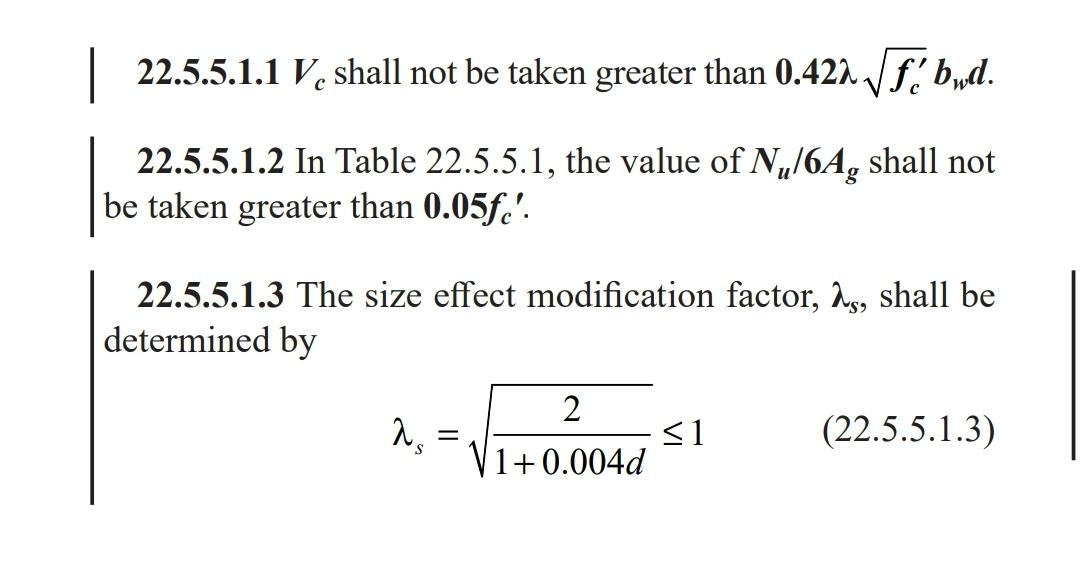

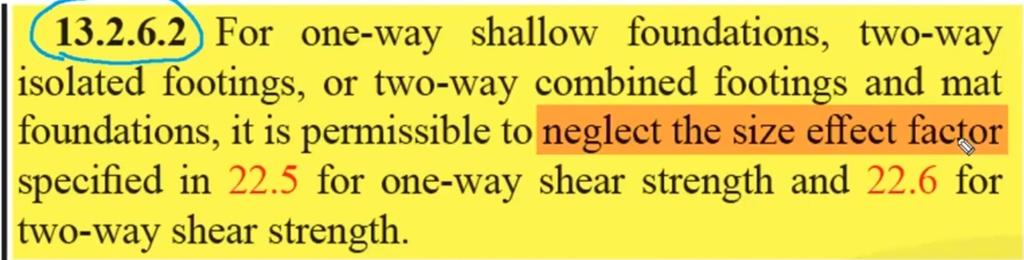

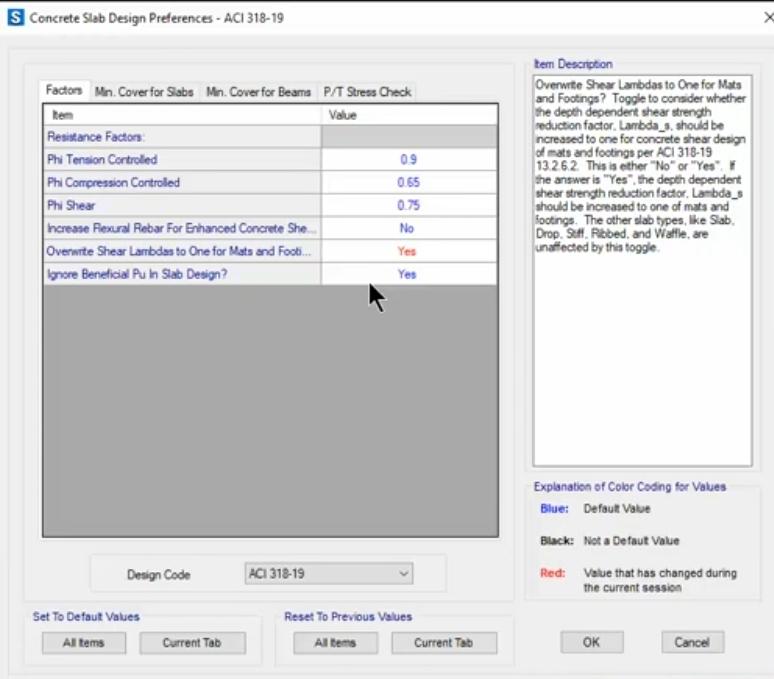

#معلومة_تهمك عند تصميم البلاطات على برنامج SAFE حسب الكود الامريكي ACI318-19، يوجد فقرة بالكود تسمح بأخذ lambda S بواحد للأساسات لحساب Two-way shear لذلك ينصح بالتصميم على اصدار SAFE 20.3 فما فوق #code_pro

@wil111fox69 السلام عليكم من الناحية الانشائية فالنوعين آمنين و طبعاً لكل نوع اشتراطاته و تسليح مختلف والفيصل هنا هي الحاجة المعمارية و التكلفة

جاني سؤال ايهم اقوى انشائياً الدرج التقليدي او درج سن المنشار ؟ المعتد في كل فن قول اهله. ياليت الاخوة المهندسين الانشائيين يفيدونا في هذا الموضوع لانهم هم اهل هذا الفن.

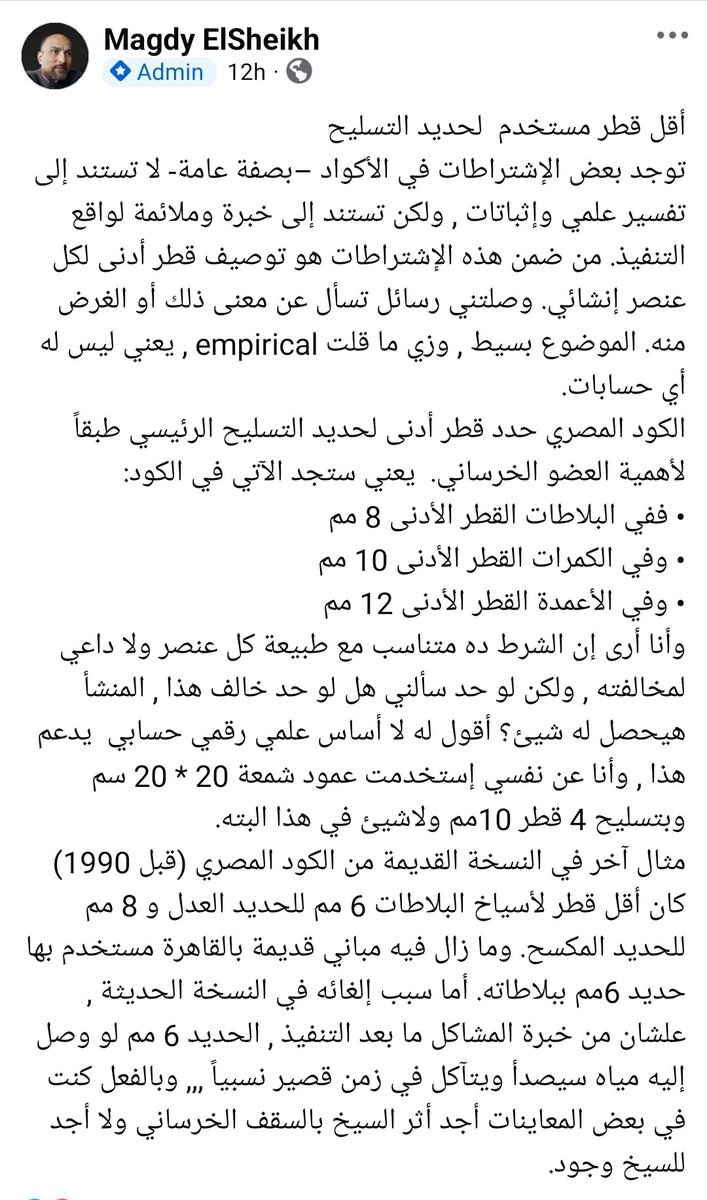

أقل قطر #لتسليح العناصر الانشائية للدكتور مجدي الشيخ

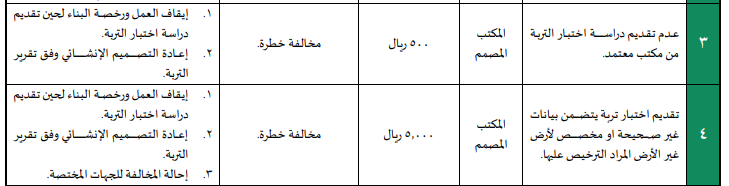

المسئول عن فحص التربه هو المكتب المصمم لائحة المخالفات توقع الغرامه علي المصمم لذلك يجب اختيار شركة فحص تربه يوافق عليها وعلي تقريرها المصمم كمصمم تأكد (اعتماد الشركه - وجود مهندس مختص - وجود معمل بالمدينه ) @HOMEPMP

@AbdulelahSalehM ممكن توضيح أكثر يا مهندس للسؤال ؟

@Rami_Nezar99 وش الفرق بين الداخلي والخارجي ياباش مهندس ؟

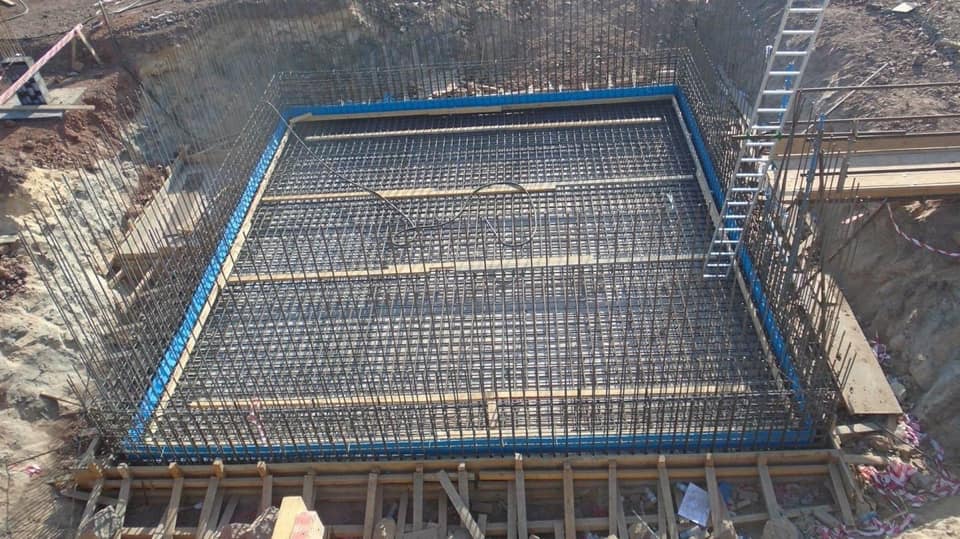

#ثريد #معلومة_تهمك #الووتر_ستوب عبارة عن رول من البلاستيك عرضه من 20 إلى 30 سم و يكون طلول الرول حوالي 30 م طولي ويوجد به تعرجات و بروزات متفاوته تبلغ سماكته حوالي 10 ملم.. يتبع... لطفاً، لايك وريتويت للفائدة 🔄💟
