ハコ＠図面と現場の死角

@TNS_tanu そうなんですね ありがとうございます 久しぶりに覗いてみます😊

@haco_cad え！？4500ですか？すごい✨放置しててそれなら全然可能性ありそうです。 内容分からないから、肌感だけですが、ちゃんとやれば月5万、本気出せばもっと稼げるポテンシャルはありそうです☺️

2か月前に作った新しいブログ、今日PV数300を超えた 可能性ありそう！ 1年で10倍に伸ばせば1日3000で月10万PV 収益月10万円ぐらい、1つの収入の柱に育ちそうな予感

施工×フィジカルAIが発展していくためには、 「現場の暗黙知をAIに落とし込む作業」 が極めて重要ということで、 今自分が担っている、職人施工を新人に教育するというポジションは、 「暗黙知を徹底的に言語化する」 というミッションが大部分なので、こちらも本気で取り組んでいる。 そして毎日筋肉痛…🫨

@kenchiku__girl 最初の情報収集の影響なのか、着工から完成までが1枚に納まってしまいました 場面ごとに生成した動画もよさそうですね🦔

わー！ありがとうございます！ 可愛いすぎて、、、 しかもちゃんと情報が凝縮していてびっくりしましたー！🤭

投稿を見て、基礎工事のインフォグラフィックを作ってみました！✨ いつもの納まり（死角）の3Dとは違って、なんだか現場が可愛らしくなりました（笑） 勝手にシリーズみたいになってすみません🙇‍♂️ 分かりやすいノウハウの共有、ありがとうございます！🦔

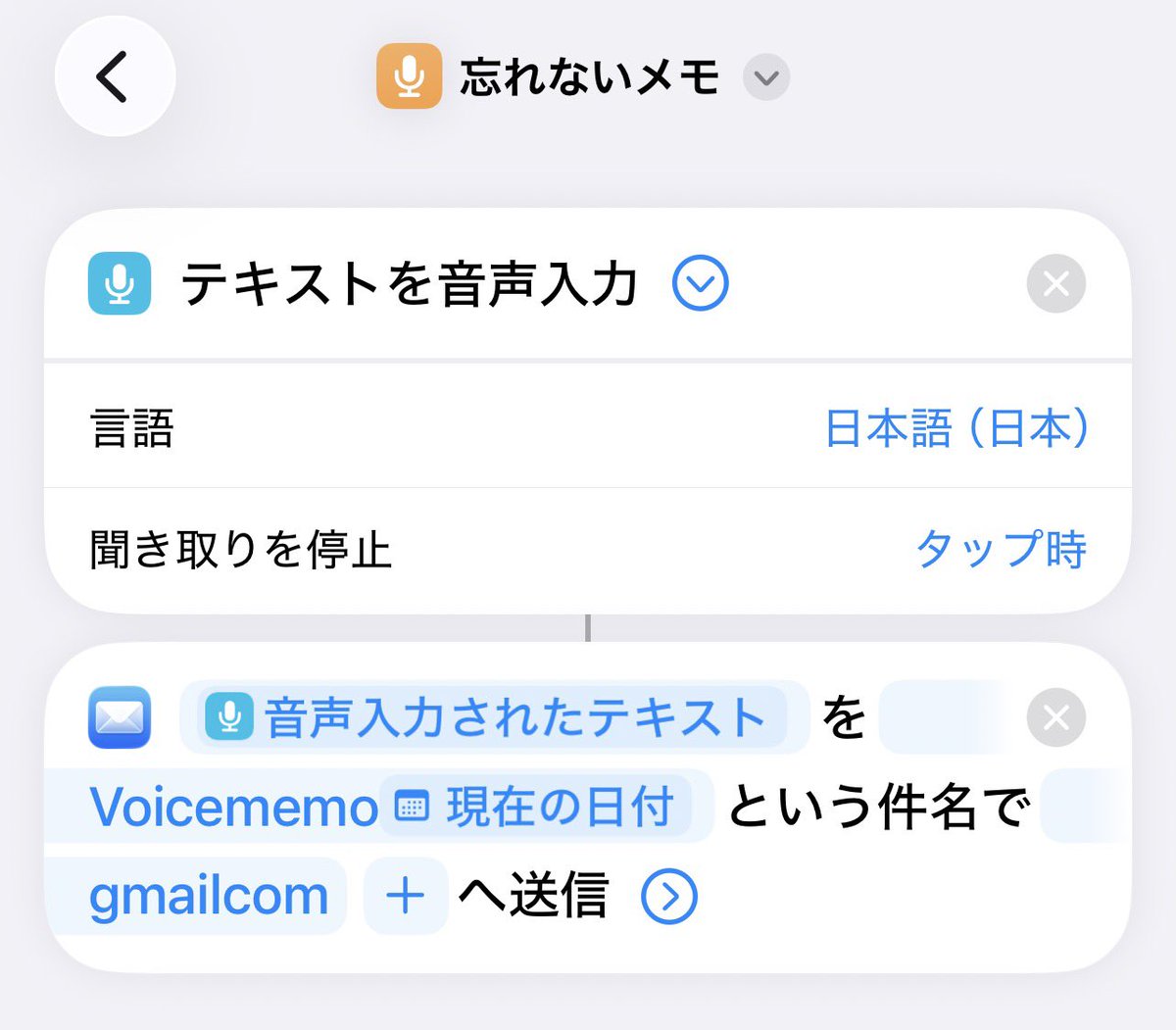

現場での見つけた死角のタネ。 帰宅してからでは思いだすのは難しい。 自分用「忘れないメモ」として作った方法 ・iPhoneウィジェットからワンタップで音声メモ ・Gmail経由でGASを回し、指定ドキュメントへ自動追記 ・蓄積データをNotebookLMに読ませ、日々の死角抽出に活用 もっと高性能なAIツールもあるけれど 手持ちで組める手軽な方法です

@TNS_tanu 確定申告お疲れ様でした！ 個人の確定申告でも苦戦している私には未知の領域です🦔💦

確定申告終わり！！ 発狂するぐらい難しい。絶対税理士さんにお願いしたほうがいい（笑）

記事を読ませていただきました！ 私も腰の怪我から今の仕事にシフトした身なので、怪我からのセカンドキャリアという言葉に深く共感しました。 私の一言で職人さんの段取りが変わってしまうのは本当に心苦しいです💦 そんな負担を少しでも減らすため、そして若手の育成や品質管理にも繋がるような「分かりやすい3Dモデリング」の形を私も日々模索しています

体を壊した後の職人のセカンドキャリア syokunin-doh.com/special/2026/0…

基礎交差部の配筋パズル🔍 1枚目は現場にある直筋とアングルだけで組んだ状態。 3本結束を避け鉄筋の空きを確保して、向きを変えて… 職人さんの高度な工夫が満載です。 （解読するのが楽しい🦔） 2枚目は、現場によっては普通に搬入されている「スッキリ納まる加工筋」。 これを使えば誰でも一発で適正に組めるのに、実際には1枚目の鉄筋で苦労して組まれている現場をよく見かけます。 コストの壁なのか、拾い出しの都合なのか、それとも現場への伝達の問題なのか…。 「加工筋を使えば楽で確実なのになぁ」と不思議です🤔

@TNS_tanu おはようございます！ 食欲だけは「生存本能」というラスボスですね…😂「モノ」だけじゃなくて お金・時間・思考コストを奪うもの全部が対象になっているみたいです🧐

車手放して14年 自転車手放し8年 TV手放し8年 財布捨てて7年 会社辞めて5年 冷蔵庫手放し5年 紙の本捨てて4年 レンジ買った事無い サブスク0 生命保険やめて6年 お酒飲まない あと「食欲」を手放せば本物のミニマリストになれると思うんだけど、これだけは中々難しい

FG1、FG1A、FG3…異なる断面図がぶつかり合う。 専用の加工筋（左）がない中、現場にある直筋とアングル筋（右）だけを駆使して、空きを確保しながら組んでいく職人さんの技術には脱帽です。 「ここを逃がして、これを定着にして…」 断面図のつなぎ目を現場の知恵でどう3Dに納められているのか。 それを現場で一つ一つ紐解いていくのが密かな楽しみです🦔🔍

@TNS_tanu ダブルスコアでした😓 もっと感謝しなければですね🙇‍♂️

仕事　　妻1私9 料理　　妻5私5 洗い物　妻5 私5 洗濯　　妻10 私0 掃除　　妻5 私5 育児　　妻0私0 合計　　妻26 私24 流行ってるやつ。こんな感じかなー。ゴミ出し、排水溝、トイレ掃除とかあれば私もう少し増えそう（笑）

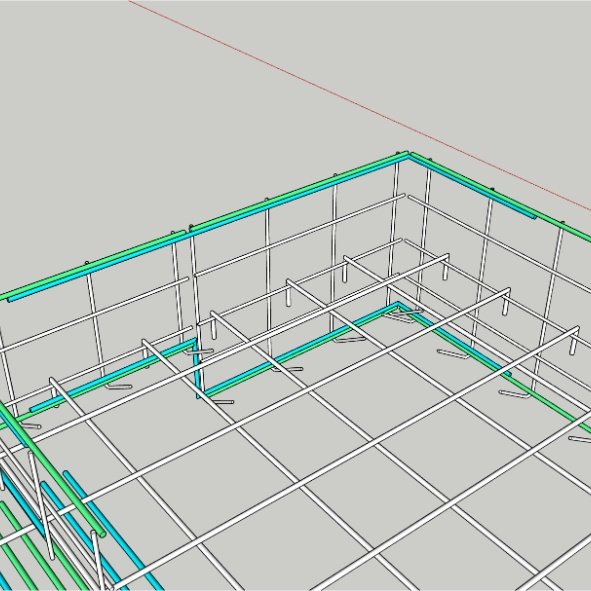

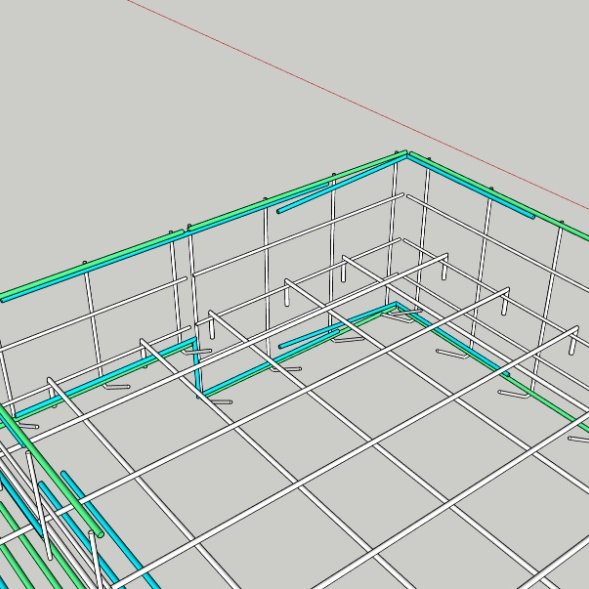

【「1本もの」の理想と、現場組みの現実】 基礎コーナー部の納まり比較。 工場加工の「1本もの」が入る現場は実は珍しく、ほとんどが現場組みです。 現場でそのまま組もうとすると「3本結束」や「鉄筋の空き」不足になりやすい。 鉄筋を少し「逃がして」組むのがよく見るリアルな光景です。 コンクリートを隅々まで回し、品質を保つために「そうしないと納まらない」現場の必須の工夫（丁寧な施工）です🦔💦

@soho_cad 良かったです！ 当てずっぽうで作ってしまいましたが、少しでもイメージのたたき台になってたら嬉しいです🦔✨

@haco_cad おぉーありがとうございます！ 直線で書くと丸みが出ないので、こちらの方が近い気がします☺️

2Dで書くの限界🥲

3日前に再発したぎっくり腰… 痛み止めとコルセットでなんとか動けてます💦 現場での足場の上り下りと、壁つなぎの潜り抜けが控えめに言って地獄です😇 毎日重いものを持って動いている職人さんの体調管理、心から見習いたいです…。本当にお疲れ様です🙇‍♂️🦔

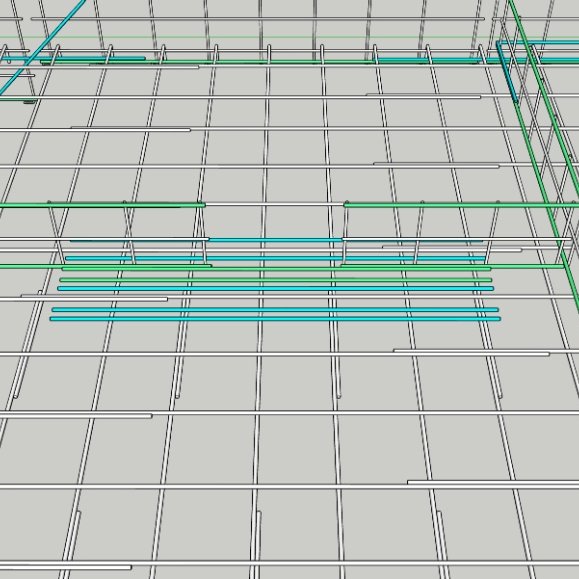

← 開口部の真下に密集させた状態 → 指定範囲内で「空き」を確保した状態 人通口の補強筋。 「補強だから」と真下に押し込むと、「鉄筋の空き（25mm以上）」が潰れ、コンクリの砂利が通らなくなってしまいます🦔💦 かといって指定寸法いっぱいまで広げると、「そもそもこの補強筋の両端に『かぶり厚』は必要なのか？」という設計さんの意図が現場では読み取れません。 監督さんを通じた連携と確認の手間がかかります。 だからこそ、こうした現場が一番困る「図面の死角」こそ、事前に協議され、図面に反映されると現場は本当に助かります🙇‍♂️ #図面と現場の死角 #納まり #配筋

人通口直下の地中梁と、スラブ筋が交差する過密エリア。 構造計算で「上側2-D13・下側3-D13」などの主筋が指示された場合、梁内での「空き」確保すら困難ですが、さらに地中梁からスラブへ戻る「定着筋」の行先（スペース）が失われます。 スラブ筋のピッチが狭いほど鉄筋が密集し、多重結束や極端な空き不足が多発。 鉄筋の「本数」は計算できても、スラブへの戻りを含めた「スペース」は現場の物理的な死角です。 ■ 部位：人通口直下の地中梁およびスラブ交差部 ■ 現象：定着筋の行先喪失、多重結束、極端な空き不足 ■ 原因：構造計算上の本数指示と、周辺配筋（3D空間）の物理的干渉 #図面と現場の死角 #納まり #地中梁 #配筋

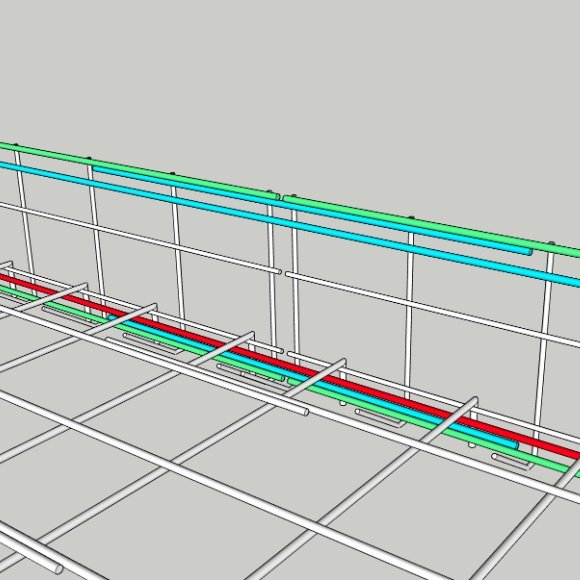

外周部立ち上がりにおける「上下2-D13」や「3-D13」の主筋指示。 上端は調整できても、下端主筋に継手やコーナーの定着が重なると、現場はどう納めても鉄筋が密集します。 図面の指示通りに本数を入れようとするほど鉄筋の「空き」が潰れ、結果的にコンクリートが回らなくなるという物理的なジレンマです。 ・部位：外周部立ち上がり 下端 ・現象：下端主筋の極端な密集（空き不足） ・原因：複数主筋の指示と継手・定着部の干渉 #図面と現場の死角 #納まり
